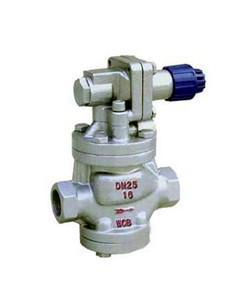

内螺纹蒸汽减压阀结构特点和用处 :
YG13H内螺纹蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
本系列产品在普通减压阀基础上做了以下改进,加大了活塞面积,改变了节流结构,改变了密封形式,改进了导阀结构和调节弹簧形式,从而从以下几方面提高了产品的性能。
1、 提高了对出口压力变化的传感效能,提高了灵敏度,大大降低了因上游压力变化,流量变化等因素引起的压力偏差。
2、改善了流线分布,降低了噪声。
3、改进了密封面结构,延长了密封面寿命。
本产品主要用于蒸汽管路,适用于进口压力变化大,流量变化大的蒸汽管路。
内螺纹蒸汽减压阀主要零件材料
零件名称
|
零件材料
|
阀体 阀盖 底盖
|
WCB
|
阀座 阀瓣
|
2Cr13
|
缸套 活塞
|
铝铁青铜
|
膜片
|
PH15-7Mo
|
活塞环
|
对位聚苯
|
导阀座 导阀瓣
|
2Cr13
|
主阀弹簧
|
50CrVA
|
导调主弹簧
|
50CrVA
|
调节弹簧
|
60Si2Mn
|
内螺纹蒸汽减压阀流量系数(Cv)
DN
|
25
|
32
|
40
|
50
|
65
|
80
|
Cv
|
4
|
6.5
|
9
|
16
|
25
|
36
|
定货须知:
一、①需采购的信茂内螺纹蒸汽减压阀产品名称与型号②内螺纹蒸汽减压阀口径③内螺纹蒸汽减压阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定信茂公司的内螺纹蒸汽减压阀型号,请按内螺纹蒸汽减压阀型号直接向我司销售部订购(13968981418)
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的信茂阀门专家为您审核把关。
