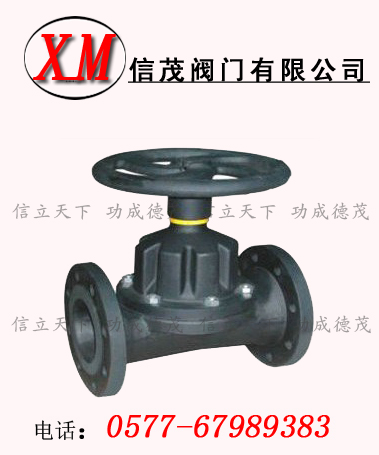

直通式隔膜阀介绍：
用途：直通式隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6
测试：
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1
结构特点：
隔膜阀是一种特殊形式的截断阀：
1.弹性密封的开闭件，确保没有内漏；
2.流线型的流道，使得压力损失小；
3.没有填料函，因此没有外漏；
4.阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;
5.隔膜可更换，维护费用低；
6.衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。
G46J直通式隔膜阀主要性能：
|
型号
|
公称压力
Mpa
|
实验压力（Mpa）
|
工作压力（Mpa）
|
适用温度
|
适用介质
|
|
阀体强度
|
密封面
|
|
|
|
|
G41J-6
|
0.6
|
0.9
|
0.66
|
0.6
|
0.4
|
0.25
|
小于等于80摄氏度
|
一般腐蚀性介质
|
|
G41J-10
|
1.0
|
1.5
|
1.1
|
1.0
|
|
|
|
G46J直通式隔膜阀主要外形及链接尺寸：
|
型号
|
公称尺寸
DN（mm
|
外形及连接尺寸mm
|
|
L
|
D1
|
D
|
Do
|
Z-φd
|
H
|
H1
|
|
G41J-6
|
25
|
145
|
85
|
115
|
120
|
4-14
|
121
|
135
|
|
32
|
160
|
100
|
135
|
120
|
4-18
|
132
|
150
|
|
40
|
180
|
110
|
145
|
140
|
4-18
|
156
|
176
|
|
50
|
210
|
125
|
160
|
140
|
4-18
|
169
|
195
|
|
65
|
250
|
145
|
180
|
200
|
4-18
|
202
|
236
|
|
80
|
300
|
160
|
195
|
200
|
4-18
|
216
|
256
|
|
100
|
350
|
180
|
215
|
280
|
4-18
|
270
|
322
|
|
125
|
400
|
210
|
245
|
320
|
8-18
|
338
|
406
|
|
150
|
460
|
240
|
280
|
320
|
8-18
|
384
|
464
|
|
200
|
570
|
295
|
335
|
400
|
8-23
|
518
|
638
|
|
250
|
680
|
350
|
390
|
500
|
8-23
|
598
|
734
|
|
300
|
790
|
400
|
440
|
560
|
12-23
|
698
|
778
|
|
350
|
900
|
460
|
500
|
560
|
12-23
|
723
|
883
|
|
400
|
1000
|
515
|
565
|
640
|
16-23
|
868
|
1078
|
|
G41J-10
|
25
|
145
|
85
|
115
|
120
|
16-25
|
121
|
135
|
|
32
|
160
|
100
|
135
|
120
|
4-14
|
132
|
150
|
|
40
|
180
|
110
|
145
|
140
|
4-18
|
156
|
176
|
|
50
|
210
|
125
|
160
|
140
|
4-18
|
169
|
195
|
|
65
|
250
|
145
|
180
|
200
|
4-18
|
202
|
236
|
|
80
|
300
|
160
|
195
|
200
|
4-18
|
216
|
256
|
|
100
|
350
|
180
|
215
|
280
|
8-18
|
270
|
322
|
|
125
|
400
|
210
|
245
|
320
|
8-18
|
338
|
406
|
|
150
|
460
|
240
|
280
|
320
|
8-23
|
384
|
464
|
|
