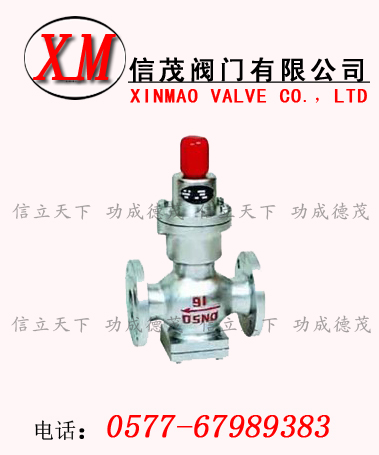

波纹管式减压阀概述：波纹管减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。本类阀门在管道中一般应当水平安装。
波纹管式减压阀用途：主要用于温度在1 80℃以下的蒸汽、空气及其他无腐蚀性气体的管路上，经过调节，使通过阀内的介质压力减至某一需要的出口压力，并使介质的出口压力保持相对稳定，但进口压力与出口压力之差必须大于或等于O.5bar。
分类：
按结构形式可分为膜片式、弹簧薄膜式、活塞式、杠杆式和波纹管式；
按阀座数目可分为单座式和双座式；
按阀瓣的位置不同可分为正作用式和反作用.
不同的形式有不同的具体工作原理。但总的原理还是：减压阀是通过启闭件的节流，将进口压力减至某一需要的出口压力，并使出口压力保持稳定。不同形式减压阀要求的进出口压差不同。
工作原理：
波纹管式减压阀的工作由阀后压力进行控制。
当压力感应器检测到阀门压力指示升高时，减压阀阀门开度减小；当检测到减压阀后压力减小，减压阀阀门开度增大，以满足控制要求。
波纹管减压阀——该阀门的减压比必须在一定程度上高于系统值； 即使在最大或者最小流量时它也应该能够对正作用或者反作用控制信号做出响应。这些阀门应该针对有用控制范围选择，即最大流量的20%到80%。正常为等比型或者具有等比特性。这些类型的阀门本身具有比例控制所要求的最佳流量特性及流量范围。
技术规范
|
构形式
|
BB-BG-OS & Y
|
|
驱动方式
|
手动
|
|
电动
|
|
设计标准
|
GB12235
|
|
结构长度
|
GB12221
|
|
连接法兰
|
GB9113、JB/T79、HG20596
|
|
试验和检验
|
JB/T 9092、GB/T13927
|
产品性能规范
|
公称压力
（MPa）
|
壳体试验压力
（MPa）
|
密封试验压力
(MPa)
|
适用温度
(℃)
|
|
1.6
|
2.4
|
1.76
|
≤350℃
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.6
|
7.04
|
主要零部件材质
|
序号
|
名称
|
材质
|
|
1
|
阀体
|
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
|
2
|
阀瓣
|
25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
|
|
3
|
轴销
|
25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
|
|
4
|
阀杆
|
25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
|
|
5
|
波纹管组件
|
1Cr18Ni9Ti、304、316、304L、316L
|
|
6
|
垫片
|
柔性石墨+不锈钢、PTFE
|
|
7
|
阀盖
|
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
|
8
|
双头螺栓
|
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV
|
|
9
|
六角螺母
|
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV
|
|
10
|
填料
|
柔性石墨
|
|
11
|
填料压盖
|
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
|
12
|
阀杆螺母
|
铜合金
|
|
13
|
手轮
|
WCB、QT400-18
|
规格尺寸表
|
型号
|
WJ41-16
|
|
压力等级
|
PN16
|
|
口径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
190
|
195
|
225
|
260
|
280
|
310
|
340
|
395
|
435
|
470
|
535
|
590
|
630
|
680
|
720
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量(Kg)
|
5
|
5
|
5.5
|
11
|
13.5
|
19
|
26
|
36
|
46
|
74
|
102
|
168
|
270
|
420
|
620
|
|
型号
|
WJ41-25
|
|
压力等级
|
PN25
|
|
口径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
190
|
195
|
225
|
260
|
280
|
310
|
340
|
395
|
435
|
470
|
535
|
590
|
630
|
680
|
720
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量(Kg)
|
5
|
5
|
5.5
|
11
|
14
|
20
|
27
|
37
|
48
|
77
|
105
|
172
|
3100
|
520
|
690
|
|
型号
|
WJ41-40
|
|
压力等级
|
PN40
|
|
口径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
190
|
195
|
225
|
260
|
280
|
310
|
340
|
395
|
435
|
470
|
535
|
590
|
630
|
680
|
720
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量(Kg)
|
5
|
5
|
5.5
|
11
|
14.5
|
21
|
28
|
39
|
50
|
80
|
108
|
176
|
350
|
590
|
790
|
|
