产品展示
蝶阀
放大图片

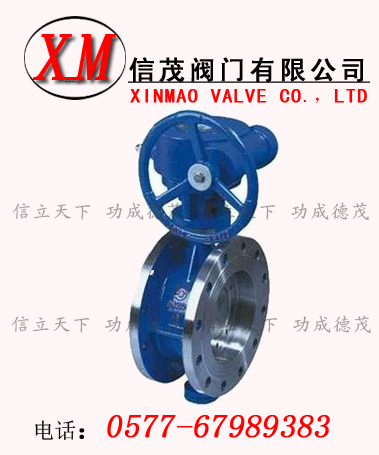

产品名称: 蝶阀
产品型号: D343H
产品特点: 信茂蝶阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
蝶阀详细资料:

蝶阀特点:
本蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉,加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:1、操作力矩小,操作方便,省力灵巧;2、三维偏心结构,使蝶板越关越紧,其密封性能可靠,达到零泄漏;3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

蝶阀用途:蝶阀是指关闭件为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90° ,蝶阀和蝶杆本身没有自锁能力,为了蝶板的定位,要在阀杆上加装蜗轮减速器。采用蜗轮减速器,不仅可以使蝶板具有自锁能力,使蝶板停止在任意位置上,还能改善阀门的操作性能。工业专用蝶阀的特点能耐高温,适用压力范围也较高,阀门公称通径大,阀体采用碳钢制造,阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造,主要用于高温介质的烟风道和煤气管道。

蝶阀选用规则:阀杆直径:对多回转类明杆阀门。便不能组装成电动阀门。因此,如果电动蝶阀装置允许通过的最大阀杆直径不能通过所配阀门的阀杆。电动装置空心输出轴的内径必需大于明杆阀门的阀杆外径。对局部回转阀门以及多回转阀门中的暗杆阀门,虽不用考虑阀杆直径的通过问题,但在选配时亦应充沛考虑阀杆直径与键槽的尺寸,使组装后能正常工作。操作力矩:操作力矩是选择阀门电动装置的最主要参数。电动蝶阀运动过程可由行程、转矩或轴向推力的大小来控制。由于阀门电动装置的工作特性和利用率取决于阀门的种类、装置工作规范及阀门在管线或设备上的位置, 阀门电动蝶阀装置是实现阀门程控、自控和遥控不可缺少的设备。因此,正确选择阀门电动装置,对防止出现超负荷现象(工作转矩高于控制转矩)至关重要。通常,正确选择阀门电动蝶阀装置的依据。

电动装置输出力矩应为阀门操作最大力矩的1.2-1.5倍。
电动蝶阀操作推力:阀门电动装置的主机结构有两种:一种是不配置推力盘。输出力矩通过推力盘中的阀杆螺母转换为输出推力。直接输出力矩;另一种是配置推力盘。
输出轴转动圈数:阀门电动装置输出轴转动圈数的多少与阀门的公称通径、阀杆螺距、螺纹头数有关。H为阀门开启高度,要按M=HZS计算(M为电动装置应满足的总转动圈数。S为阀杆传动螺纹螺距,Z为阀杆螺纹头数。
主要零件材料:
零件名称
材料
阀体
铸铁、不锈钢、铬钼钢、合金钢
蝶板
铸钢、合金钢、不锈钢、铬钼钢
密封圈
不锈钢与耐高温石棉板组合成多层次
阀杆
2Cr13、1Cr13不锈钢、铬钼钢
填料
柔性石墨

蝶阀相关产品:
不锈钢球阀 电动不锈钢球阀 气动不锈钢球阀 Q41F不锈钢球阀
不锈钢三通球阀 不锈钢高温球阀 不锈钢蝶阀 电动不锈钢蝶阀
气动不锈钢蝶阀 不锈钢通风蝶阀 不锈钢法兰蝶阀 不锈钢硬密封蝶阀
不锈钢截止阀 电动不锈钢截止阀 气动不锈钢截止阀 不锈钢液动截止阀
不锈钢伞齿轮截止阀 不锈钢内螺纹截止阀 不锈钢止回阀 不锈钢立式止回阀
不锈钢升降式止回阀 内螺纹不锈钢止回阀 旋启式不锈钢止回阀 超薄型不锈钢止回阀
不锈钢底阀 电动不锈钢闸阀 气动刀型闸阀 波纹管截止阀
300X缓闭止回阀 蝶阀 对夹蝶阀 渣浆泵控制阀
蓄能器式液控缓闭止回蝶阀 重锤式液控蝶阀 蓄能式液控蝶阀 双向流硬碰硬旋球阀
D643H气动蝶阀 衬胶蝶阀 双向压硬密封蝶阀 调节蝶阀
