支管减压阀
放大图片

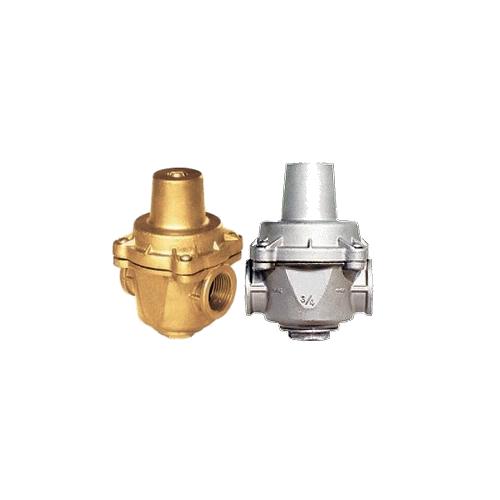

产品名称: 支管减压阀
产品型号: YZ11X
产品特点: 信茂支管减压阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务!
支管减压阀详细资料:

YZ11X型支管减压阀工作原理:

支管减压阀出口压力作用在隔膜底面和阀瓣底面,当它超过弹簧设定值时,压缩弹簧,使阀瓣关闭。只要下游无水流动,出口压力将基本保持在设定值(其变化量仅为入口压力变化量的8%);当下游用水时,出口压力下降,弹簧推开隔膜,打开减压阀。水流连续流通一阵后,减压阀的开启产生自阻尼效应,使启闭动作趋于平稳。

YZ11X型支管减压阀应用范围:

信茂阀门的水用减压阀主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。支管减压阀用于支管减压,可使供水压力分配更加均衡,避免部分供水超压,优化高层建筑给水分区。支管水用减压阀可代替分区调频变速水泵,在消防给水系统上可代替分区水泵,用于家用给水系统,可保护所有的水龙头和其它水器具。

YZ11X型支管减压阀结构特点:

1.采用直接作用隔膜式结构,内部结构非常简单,无卡阻,性能可靠,经久耐用。
2.耐脏防水垢,不需过滤器,不需旁通管,配管极其简单,能节省大量空间和配管成本。
3.出口压力精密可调,在一般场合下,可以认为出口压力不受进口压力的影响(出口压力的变化量是△P1的8%)。
4.极佳的水力特性,压力损失小,减压比可达成10:1以上。
5.可满足多种减压要求,特别适用于支管减压系统。

YZ11X型支管减压阀标准规范:

设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

YZ11X型支管减压阀零件材料与工况:

类型 型号 公称压力
PN(MPa)
公称通径
DN(MPa)
连接形式 阀体材料 出口压力(MPa) 工作℃
支管减压阀 YZ11X-16T
YZ11X-25T
1.6,2.5 15~50 内螺纹 青钢 0.05~0.6(可调) 80
YZ11X-16P
YZ11X-25P
不锈钢

YZ11X型支管减压阀主要尺寸及重量:

公称通径DN(MPa) 尺寸(MM) 重量(Kg)
MM in A B C φG
15 1/2 31 60 76.5 59 1.2
20 3/4 31 75 76.5 73 1.2
25 1 36 88 85 81 1.4
32 11/4 42 93 98 81 1.5
40 11/2 45 98 102 85 2
50 2 54 130 117 98 2.65

YZ11X型支管减压阀可能的故障原因:

1.霜冻损坏,在寒冷地区应注意保温。
2.水流方向装错,减压阀变成止回阀,出口压力为0。
3.弹簧拧得太紧,无法关闭,减压阀将直通P2=P1。
4.旁通管漏水,使P2偏离设定值,鉴于本减压阀优越的可靠性和耐久性,建议不安装亮度通管为宜。

欢迎您访问我公司官网永嘉信茂阀门有限公司 http://www.xinmaofm.com/我公司主要产品有{电动蝶阀 气动蝶阀 法兰式蝶阀 对夹式蝶阀 通风蝶阀 不锈钢蝶阀  硬密封蝶阀  蝶阀}如果您对我们的产品感兴趣.欢迎您致电【0577-67989383】询价下单,我们一定会尽心尽力为您提供优质的服务.
