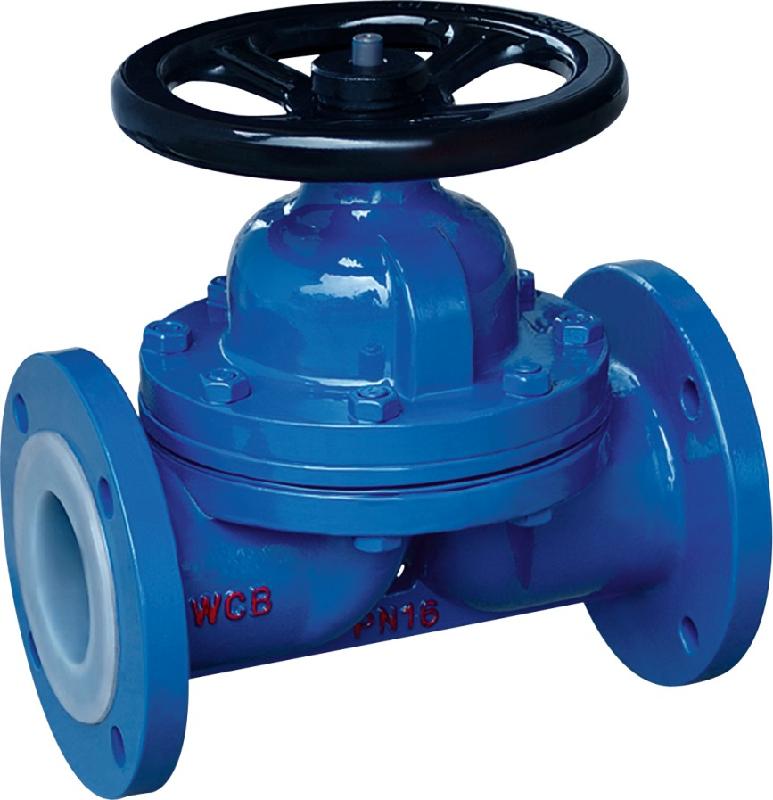

GM型高真空隔膜阀标准规范：
设计与制造：GB122239
结构长度：GB12221、JB1688
法兰连接尺寸：GB4216、JB78GM
高真空隔膜阀用途：
本阀是真空系统中，供切断或接通气流之用。基中，连接管焊接式更溴化锂制冷设备中的理想配件。
适用温度：NBR-25~100℃FKM?-30~150℃
适用介质：空气及非腐蚀性气体
适用范围：105~1.3×10-4
漏率：6.7×10-4
GM型高真空隔膜阀测试：
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1
I型连接管焊接（图1）：
|
型号
|
DN
|
D
|
H
|
A
|
L
|
L1
|
|
GM-10C-H（I）
|
10
|
19
|
80
|
55
|
240
|
120
|
|
GM-25C-H（I）
|
25
|
32
|
105
|
80
|
240
|
120
|
|
GM-40C-H
|
40
|
45
|
133
|
100
|
240
|
120
|
|
GM-50C-H
|
50
|
57
|
157
|
100
|
240
|
120
|
|
GM-10D-H（I）
|
10
|
19
|
77．5
|
50
|
150
|
150
|
|
GM-25D-H（I）
|
25
|
32
|
105
|
60
|
75
|
75
|
II型连接管焊接（图2）：
|
型号
|
DN
|
D
|
H
|
A
|
L
|
L1
|
|
GM-10C-H（II）
|
10
|
19
|
80
|
55
|
195
|
120
|
|
GM-25C-H（II）
|
25
|
32
|
105
|
80
|
236
|
120
|
|
GM-10D-H（II）
|
10
|
19
|
77．5
|
50
|
150
|
75
|
|
GM-25D-H（II）
|
25
|
32
|
105
|
66
|
175
|
75
|
III型连接管焊接（图3）：
|
型号
|
DN
|
D
|
H
|
A
|
L
|
L1
|
|
GM-10C-KF
|
10
|
30
|
12．2
|
80
|
55
|
75
|
|
GM-25C-KF
|
25
|
40
|
26．2
|
105
|
80
|
120
|
|
GM-40C-KF
|
40
|
50
|
41．2
|
133
|
100
|
120
|
IIII型连接管焊接（图4）：
|
型号
|
DN
|
D
|
H
|
A
|
L
|
L1
|
n-φc
|
|
GM-10C
|
10
|
46
|
36
|
80
|
55
|
75
|
4-φ6
|
|
GM-25C
|
25
|
70
|
55
|
105
|
80
|
120
|
4-φ7
|
|
GM-40C
|
40
|
100
|
80
|
133
|
100
|
150
|
4-φ9
|
|
GM-50C
|
50
|
110
|
90
|
157
|
100
|
180
|
4-φ9
|
