产品展示
不锈钢高真空隔膜阀
放大图片

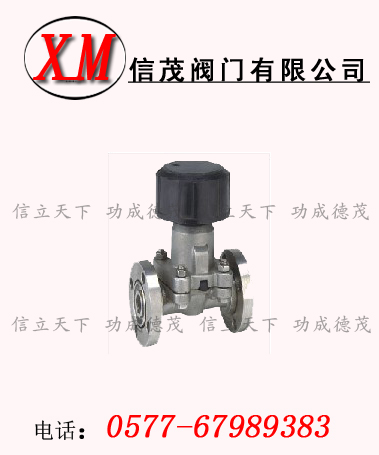

产品名称: 不锈钢高真空隔膜阀
产品型号: GM41W
产品特点: 信茂不锈钢高真空隔膜阀质量可靠:价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务!
不锈钢高真空隔膜阀详细资料:

不锈钢高真空隔膜阀介绍:

概述:GM型系列高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上,用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接),焊接式II型连接(即一端焊接,另一端插入)。阀门适用的工作介质为空气及非腐蚀性气体。
标准规范:
设计与制造:GB122239
结构长度:GB12221、JB1688
法兰连接尺寸:GB4216、JB78GM

不锈钢高真空隔膜阀用途:
本阀是真空系统中,供切断或接通气流之用。基中,连接管焊接式更溴化锂制冷设备中的理想配件。
适用温度:NBR-25~100℃FKM?-30~150℃
适用介质:空气及非腐蚀性气体
适用范围:105~1.3×10-4
漏率:6.7×10-4

测试:
衬里层:电火花检测
试验与检验按GB/T13297标准
公称压力:PN(Mpa)
阀体:PN×1.5
密封:PN×1.1

参数:

适用范围(Pa)

105~1.3x10-4

阀门漏率(Pa.L/S)

≤1.3x10-4

介质温度(℃)

-25~+80(密封材料为丁腈橡胶)
-30~+150(密封材料为氟橡胶)

安装位置

任意

活套法兰连接及外形尺寸

型号

通径(DN)

ΦD

ΦB

ΦW

H

L

n-ΦC

法兰标准

GM-10

10

46

36

55

75

75

4-Φ6

JB919

GM-25

25

70

55

90

115

120

4-Φ7

GB/T6070

GM-40

40

100

80

100

132

150

4-Φ9

GM-50

50

110

90

100

157

180

4-Φ9

快卸法兰(KF)连接及外形尺寸

型号

通径(DN)

ΦD

ΦB

ΦW

H

L

法兰标准

GM-10/KF

10

30

12.2

55

75

75

GB4892

GM-25/KF

25

40

26.2

90

115

100

GM-40/KF

40

55

41.2

100

132

150

GM-50/KF

50

75

52.2

100

157

180

/

焊接式连接及外形尺寸

型号

通径(DN)

ΦD

ΦW

H

L

GM-10-H(Ⅰ)

10

19

55

75

150

GM-25H(Ⅰ)

25

32

90

115

200

GM-40H(Ⅰ)

40

45

100

132

240

GM-50H(Ⅰ)

50

57

100

157

240

GM-10H(Ⅱ)

10

9

55

75

150

GM-25H(Ⅱ)

25

19

90

115

200
