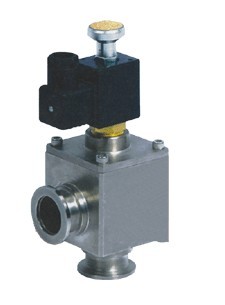

GDF型方体高真空挡板阀产品简介:
此系列阀门分为手动、气动、电磁三种驱动方式,它具有动作平稳、体积小、使用可靠、密封性能好和寿命长等优点,是真空设备首选阀门之一。 GDF型方体高真空挡产品特点:
标准模块化设计,易于更换及维修;
便于清洁的设计;
电磁阀采用节能设计,体积小。
GDF型方体高真空挡主要性能指标:
适用范围:1×10-6Pa~1.2×105Pa(波纹管密封)
1×10-5Pa~1.2×105Pa(氟胶圈密封)
打开时阀板上的压差:≤1.2×105 Pa任意方向
阀体和阀座漏率:≤1.3×10-7Pa·L·s-1
建议首次维修前循环次数:200,000次
阀体烘烤温度:≤150℃
安装位置:任意
电源:交流220V 50Hz,6W或直流24V,3W(特殊规格可定做)
压缩空气(只适用于气动):0.4~0.7MPa
阀门开启和关闭时间:≤1s
阀门位置指示:带有启闭位置指示开关(磁性开关)
GDF型方体高真空挡外形尺寸:
规格型号
|
DN
|
外形尺寸
|
A
|
B
|
C
|
D
|
D1
|
E
|
E1
|
F
|
G
|
GDF- 6
|
6
|
90
|
6
|
35
|
-
|
38
|
-
|
52
|
32
|
-
|
GDF- 8
|
8
|
90
|
8
|
35
|
-
|
38
|
-
|
52
|
32
|
-
|
GDF-10
|
10
|
90
|
10
|
35
|
-
|
38
|
-
|
52
|
32
|
-
|
GDF-16
|
16
|
102
|
16
|
35
|
40
|
51
|
55.5
|
60.5
|
40
|
-
|
GDF-25
|
25
|
126
|
25
|
45
|
52
|
69
|
71.5
|
79.5
|
50
|
-
|
GDF-40
|
40
|
153
|
40
|
55
|
64
|
86
|
87.5
|
98
|
63
|
-
|
GDF-50
|
50
|
177
|
48
|
65
|
80
|
92
|
106
|
111
|
63
|
-
|
若产品为波纹管密封应在规格型号后端加上B来表示
|
