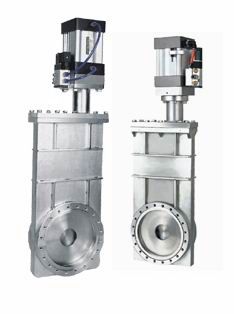

气动超高真空插板阀简介：
CCQ-B此系列阀门分为手动、气动、电动三种驱动方式，结构设计合理，外形美观，并具有动作平稳、体积小、使用可靠、密封性能好和寿命长等优点，能广泛应用于超高真空设备中。
气动超高真空插板阀产品特点：
轴封为波纹管密封，其它密封件为氟橡胶，无润滑剂设计；
阀体采用不锈钢内部焊接，漏率小；
阀体采用加强筋结构，体积小、重量轻，外形美观；
采用双导轨轴承滚轮机构，运动平稳；阀板内整体式结构，支撑力均匀。
气动超高真空插板阀适用范围：
1×10-7Pa～1.2×105Pa
打开时插板上的压差：≤3×103Pa任意方向
阀体和阀座漏率： <1.3×10-7Pa·L·s-1
建议首次维修前循环次数：10，000次
阀体烘烤温度：打开时≤200℃；关闭时≤150℃
安装位置：任意
电源：交流220V 50Hz，6W或直流24V，3W
压缩空气（只适用于气动）
-DN 63~200：0.4～0.7MPa
-DN 250~400：0.5～0.7MPa
阀门开启或关闭时间
-气动驱动：DN 63~250 ≤6s；DN 320~400 ≤10s
阀门位置指示
-电动动驱动：带有启闭位置指示开关（磁性开关）
气动超高真空插板阀外形尺寸；
|
型号规格
|
DN
|
A
|
H
|
D
|
DO
|
D1
|
D2
|
D3
|
L
|
L1
|
G
|
E
|
n-d
|
标准
|
|
CCQ-50
|
50
|
60
|
92
|
89
|
72.4
|
61.6
|
55.6
|
|
515
|
153
|
220
|
65
|
8-M8
|
GB6071
|
|
CCQ-63
|
63
|
65
|
105
|
114
|
92.1
|
82.6
|
76.6
|
|
566
|
180
|
220
|
80
|
8-M8
|
|
CCQ-80
|
80
|
65
|
130
|
130
|
110
|
99
|
93
|
|
603
|
200
|
220
|
80
|
16-M8
|
|
CCQ-100
|
100
|
70
|
152
|
152
|
130.2
|
120.7
|
114.7
|
|
653
|
267
|
220
|
95
|
16-M8
|
|
CCQ-150
|
150
|
70
|
202
|
202
|
181
|
171.5
|
165.5
|
|
771
|
350
|
270
|
95
|
20-M8
|
|
CCQ-200
|
200
|
80
|
251
|
253
|
231.8
|
222.3
|
216.6
|
|
889
|
424
|
270
|
115
|
24-M8
|
|
CCQ-250
|
250
|
85
|
300
|
314
|
288
|
308
|
275
|
271
|
1127
|
574
|
350
|
140
|
24-M10
|
JB5278
|
|
CCQ-300
|
300
|
85
|
352
|
365
|
338
|
353
|
323
|
318
|
1197
|
613
|
420
|
140
|
32-M10
|
|
CCQ-320
|
320
|
85
|
372
|
385
|
357
|
379
|
344
|
340
|
1197
|
613
|
440
|
140
|
36-M10
|
|
CCQ-400
|
400
|
110
|
456
|
497
|
454
|
480
|
440
|
436
|
1666
|
810
|
536
|
180
|
36-M12
|
|
CCQ-500
|
500
|
135
|
595
|
590
|
555
|
580
|
540
|
536
|
1835
|
870
|
640
|
220
|
40-M12
|
|
CCQ-630
|
630
|
135
|
690
|
700
|
658
|
680
|
639
|
635
|
1930
|
960
|
780
|
280
|
40-M16
|
|
CCQ-800
|
800
|
150
|
880
|
890
|
855
|
880
|
835
|
831
|
2200
|
1100
|
950
|
350
|
60-M16
|
真空阀门定货须知：
一、①需采购的信茂高真空插板阀产品名称与型号②高真空插板阀口径③高真空插板阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定信茂公司的高真空插板阀型号，请按高真空插板阀型号直接向我司销售部订购(0577-67989383)
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的信茂阀门专家为您审核把关。
