产品展示

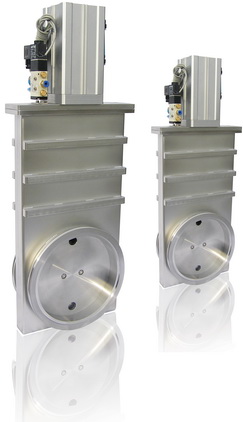

CCQ-LF超高真空气动插板阀
放大图片
产品名称: CCQ-LF超高真空气动插板阀
产品型号: CCQ-LF
产品特点: 信茂CCQ-LF超高真空气动插板阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务!
CCQ-LF超高真空气动插板阀详细资料:

CCQ-LF超高真空气动插板阀简介;

本系列阀门为手动驱动方式,在结构设计上合理,在外形上美观,并具有动作平稳、体积小、使用可靠、密封性能好和寿命长等优点,能广泛应用于超高真空设备中。阀门是以手转动手柄为动力,通过传动杆推(拉)动连杆机构,带着驱动体沿轴向运动,驱动体通过摆杆或钢珠与阀板连接,完成阀板开启及关闭动作。阀门的介质为空气及非腐蚀性气体。

超高真空气动插板阀特点;

轴封为波纹管密封,其它密封件为氟橡胶,无润滑剂设计;

阀体采用不锈钢内部焊接,漏率小;

阀体采用加强筋结构,体积小、重量轻,外形美观;

采用双导轨轴承滚轮机构,运动平稳;

阀板内整体式结构,支撑力均匀。

超高真空气动插板阀适用范围1×10-7Pa1.2×105Pa

打开时插板上的压差:≤3×103Pa任意方向

阀体和阀座漏率: <1.3×10-7Pa·L·s-1

建议首次维修前循环次数:10000

阀体烘烤温度:打开时≤200℃;关闭时≤150℃

安装位置:任意

电源:交流220V 50Hz6W或直流24V3W

压缩空气(只适用于气动)

-DN 63~2000.40.7MPa

-DN 250~4000.50.7MPa

-DN 250~4000.50.7MPa

       阀门开启或关闭时间

-气动驱动:DN 63~250 6sDN 320~400 10s

       阀门位置指示

-气动驱动:带有启闭位置指示开关(磁性开关)

超高真空气动插板阀外形尺寸;

规格型号

DN

外形尺寸(mm

A

B

C

D

E

F

G

H

I

J

K

L

CCQ-63B

63

110

130

52

173

365.5

64

34

140.5

64

72

64

61

CCQ-80B

80

130

140

57

228

447

75

36

162

77

84

73

67.5

CCQ-100B

100

150

178

74

228

481

75

35

179

77

84

73

67.5

CCQ-160B

160

200

228

95

302

612

75

40

215

77

84

83

67.5

CCQ-200B

200

248

276

120

380

729.5

75

42

229.5

98

104

93

77

CCQ-250B

250

310

342

147

464

812.2

80

48

202.5

117

123.5

98

86

CCQ-320B

320

425

449

212.5

669.5

1200

138

100

318

117

123.5

160

86

CCQ-400B

400

512

536

256

810

1394

138

100

328

117

123.5

160

86

超高真空气动插板阀法兰尺寸:

DN

63

80

100

160

200

250

320

400

A

88

90

91

96

98

108

164

164

B

95

110

130

180

240

290

370

450

C

70.2

83.2

102.2

153.2

213.2

261.2

318.2

400.2

D

63

80

100

150

200

250

318

400

E

3

3

3

3

3

3

4.5

4.5

F

92

107

127

175

235

285

365

442

G

1.5

1.5

2.5

2.5

2.5

2.5

2.5

4

H

12

12

12

12

12

12

17

17

I

27

27

28

28

28

30

32

32

 真空阀门定货须知:
一、①需采购的信茂
高真空插板阀产品名称与型号②高真空插板阀口径③高真空插板阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定信茂公司的
高真空插板阀型号,请按高真空插板阀型号直接向我司销售部订购(0577-67989383)
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的信茂
阀门专家为您审核把关。
四、我们追求的不是一次的利益关系,而是与您的长期合作。我们提供的不是低廉的劣质品,而是货真价实的真品。我们所有的信茂人兢兢业业只为了打造温州的品牌
阀门,为您提供满意的产品。我们愿与您携手共进,共创辉煌。
