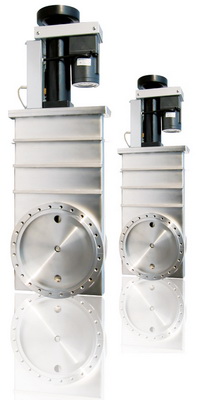

CCD-CF超高真空电动插板阀简介:
本系列阀门为手动驱动方式,在结构设计上合理,在外形上美观,并具有动作平稳、体积小、使用可靠、密封性能好和寿命长等优点,能广泛应用于超高真空设备中。阀门是以手转动手柄为动力,通过传动杆推(拉)动连杆机构,带着驱动体沿轴向运动,驱动体通过摆杆或钢珠与阀板连接,完成阀板开启及关闭动作。阀门的介质为空气及非腐蚀性气体。
超高真空电动插板阀特点:
轴封为波纹管密封,其它密封件为氟橡胶,无润滑剂设计;
阀体采用不锈钢内部焊接,漏率小;
阀体采用加强筋结构,体积小、重量轻,外形美观;
采用双导轨轴承滚轮机构,运动平稳;
阀板内整体式结构,支撑力均匀。
超高真空电动插板阀适用范围:1×10-7Pa~1.2×105Pa
打开时插板上的压差:≤3×103Pa任意方向
阀体和阀座漏率: <1.3×10-7Pa·L·s-1
建议首次维修前循环次数:10,000次
阀体烘烤温度:打开时≤200℃;关闭时≤150℃
安装位置:任意
电源:DN 63~250为交流220V 50Hz,25W或
交流380V 50 Hz,25W
DN 320~400为交流220V 50Hz,40W或交流380V 50 Hz,40W
(除了上述规格外,特殊规格可定做)
阀门开启或关闭时间
-电动驱动:DN 63~250 ≤50s;DN 320~400 ≤70s
阀门位置指示
-电动驱动:带有启闭位置指示开关(微动开关)
超高真空电动插板阀外形尺寸:
规格型号
|
DN
|
外形尺寸(mm)
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
K
|
L
|
M
|
N
|
CCD-100B
|
100
|
150
|
178
|
74
|
228
|
486
|
75
|
35
|
184
|
70
|
100
|
75
|
86
|
108
|
105
|
CCD-160B
|
160
|
200
|
228
|
95
|
302
|
604
|
75
|
40
|
207
|
70
|
100
|
75
|
86
|
108
|
114
|
CCD-200B
|
200
|
248
|
176
|
120
|
380
|
737
|
75
|
42
|
214
|
70
|
125
|
75
|
92
|
108
|
119
|
CCD-250B
|
250
|
310
|
342
|
147
|
464
|
876
|
80
|
48
|
266
|
70
|
125
|
80
|
92
|
110
|
119
|
CCD-320B
|
320
|
425
|
449
|
212.5
|
669.5
|
1196
|
138
|
100
|
314
|
75
|
125
|
118
|
108
|
116
|
140
|
CCD-400B
|
400
|
512
|
536
|
256
|
810
|
1391
|
138
|
100
|
325
|
75
|
125
|
118
|
108
|
116
|
140
|
超高真空电动插板阀法兰尺寸:
DN
|
63
|
80
|
100
|
160
|
200
|
250
|
320
|
400
|
A
|
64
|
70
|
66
|
76
|
80
|
91
|
130
|
130
|
B
|
114
|
130
|
152
|
202
|
253
|
305
|
425
|
512
|
C
|
92.2
|
110
|
130.3
|
181.1
|
231.9
|
284
|
338.1
|
437.9
|
D
|
63
|
80
|
100
|
150
|
200
|
250
|
300
|
400
|
E
|
8
|
16
|
16
|
20
|
24
|
32
|
32
|
40
|
F
|
M8
|
M8
|
M8
|
M8
|
M8
|
M8
|
M10
|
M10
|
G
|
77
|
93
|
115
|
166
|
217
|
267
|
320
|
419
|
H
|
82.4
|
99
|
120.6
|
171.4
|
222.1
|
273.1
|
326.4
|
424.4
|
I
|
12
|
12
|
12
|
15
|
15
|
15
|
18
|
18
|
真空阀门定货须知:
一、①需采购的信茂高真空插板阀产品名称与型号②高真空插板阀口径③高真空插板阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定信茂公司的高真空插板阀型号,请按高真空插板阀型号直接向我司销售部订购(0577-67989383)
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的信茂阀门专家为您审核把关。
