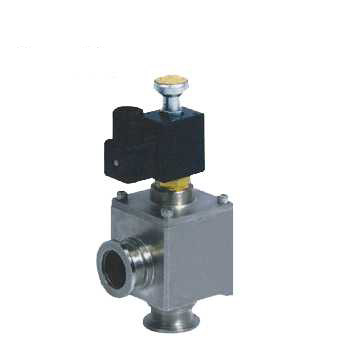

KF系列真空电磁压差式充气阀简介
此系列阀门是安装在机械真空泵上的专用阀门，并与泵接在同一电源上，泵的开启与停止直接控制了阀门的开启与关闭，当泵停止工作或电源突然中断时，阀门能依靠大气与真空的压差力，自动将真空系统封闭，保持其真空度，并将大气通过阀的节流孔经泵进气口充入泵腔，从而避免泵油逆流污染真空系统。阀门动作过程中，只有极少量的气体充入真空室，因此影响真空腔的真空度是极其微量的，还具有动作平稳、体积小、使用可靠、密封性能好和寿命长等优点。阀门的介质为空气及非腐蚀气体。
KF系列真空电磁压差式充气阀特点
结构简单，易于更换及维修；
便于清洁的设计；
压差式结构设计，阀门开断时，只有极少量的气体充入真空室。
真空电磁压差式充气阀，DN=25mm、电压交流220V 50Hz、KF法兰、铝阀体
KF系列真空电磁压差式充气阀主要性能指标：
适用范围：1×10-2Pa～1.2×105Pa
阀体和阀座漏率：<1.3×10-5Pa·L·s-1
建议首次维修前循环次数：200，000次
周围空气温度：-25℃~50℃
安装位置：阀板密封面上端口接泵入气口
电源：交流220V 50Hz，15W
阀门开启或关闭时间：≤1s
|
规格型号
|
DN
|
外形尺寸
|
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
|
DYC-JQ16
|
16
|
119
|
16
|
35
|
42
|
85
|
68
|
32
|
|
DYC-JQ25
|
25
|
136
|
25
|
45
|
56
|
95
|
85
|
45
|
|
DYC-JQ40
|
40
|
172
|
40
|
65
|
78
|
115
|
122
|
63
|
|
