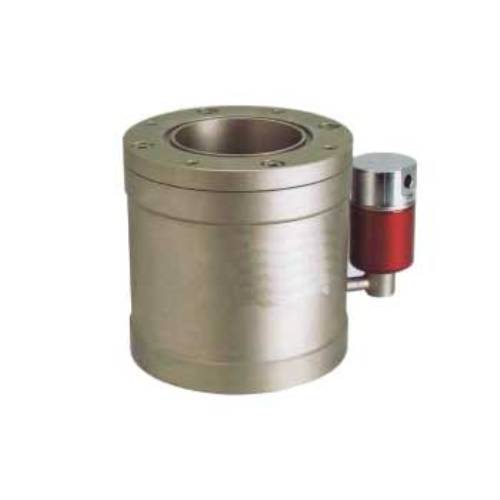

DYC-Q型低真空电磁压差充气阀简介:
DYC-Q型系列低真空电磁压差充气阀是安装在机械真空泵进气口上一种新型真空阀。其工作原理是机械泵的电源和电磁阀线圈的电源接在同一电路上,当机械真空泵因工作需要突然停电、停止运转时,该阀利用大气压力使阀芯自动关闭,截止和真空系统相连的通道,同时向泵内放大气,防止机械泵油返回真空系统,起到了保护真空系统作用,有利于机械泵再启动。
适用的工作介质为空气及非腐蚀性气体。
低真空电磁压差充气阀产品特点:
标准化、模块化设计,易于更换及维修;
便于清洁的设计;
电磁阀采用节能设计,体积小
低真空电磁压差充气阀主要性能指标:
适用范围(Pa) 105~1.3x105Pa
阀门漏率(Pa.L/S) ≤1.3x10-5Pa
开闭时间(S) DN≤63 20;80≤DN≤200 30; DN≥250 48
介质温度(℃) -25~+80(密封材料为丁腈橡胶)
-30~+150(密封材料为氟橡胶)
法兰标准 JB6070
信号反馈 标准出厂:带无源触点型
安装位置:阀板密封面上端口接泵入气口
电源:交流220V 50Hz,6W或直流24V,3W(特殊规格可定做)
压缩空气(只适用于气动):0.4~0.7MPa
阀门开启或关闭时间:≤1s
阀门位置指示:带有启闭位置指示开关(磁性开关)
法兰标准GB4982 GB4982
标准出厂 断电时阀门处于开启状态
规格型号
|
通径(DN)
|
W
|
D
|
B
|
H
|
L
|
法兰标准
|
DYC-Q16/KF
|
16
|
60
|
30
|
17.2
|
115
|
63
|
GB4982
|
DYC-Q25/KF
|
25
|
70
|
40
|
26.2
|
130
|
67
|
DYC-Q40/KF
|
40
|
100
|
55
|
41.2
|
160
|
81
|
DYC-Q50/KF
|
50
|
110
|
75
|
52.2
|
195
|
85
|
真空阀门定货须知:
一、①需采购的信茂低高真空电磁阀产品名称与型号②低高真空电磁阀口径③低高真空电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定信茂公司的低高真空电磁阀型号,请按低高真空电磁阀型号直接向我司销售部订购(0577-67989383)
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的信茂阀门专家为您审核把关。
四、我们追求的不是一次的利益关系,而是与您的长期合作。我们提供的不是低廉的劣质品,而是货真价实的真品。我们所有的信茂人兢兢业业只为了打造温州的品牌阀门,为您提供满意的产品。我们愿与您携手共进,共创辉煌。
|
