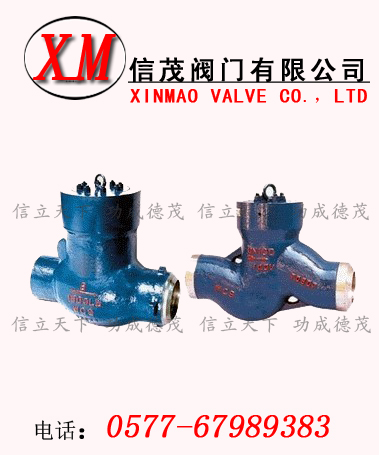

高温高压止回阀概述:
高压高温止回阀适用于Class1500~2500Lb,工作温度-29~570℃的石油、化工、火力电站等各种工况的管路上。适用介质为:水、油品、蒸汽等。
高压高温止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。
启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。
止回阀按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
用途:
法兰连接的旋启式止回阀适用于公称压力PN1.6-16.0MPa,工作温度-29-550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上。适用介质为:水、油品、蒸汽、酸性介质等。
特点:
1.产品设计制造按ANSIB16.34、E101标准,可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。支管两端为3.支管两端为对焊连接,适应不同的接管要求。
4.阀门耐压部件选用优质耐热合金钢制造,高温性能好,承受压力高,耐用、安全、可靠。
5.阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。
6.阀瓣围绕阀座外的销轴旋转,减少关闭时发生猛烈冲击。
7.内装式的销轴结构,减小外泄漏点,使用更可靠。
主要零件的材料说明
阀体
|
WCB
|
WC1
|
WC6
|
WC9
|
阀盖
|
25
|
15CrMoA
|
12Cr1MoVA
|
12Cr1MoVA
|
阀瓣
|
WCB
|
WC1
|
WC6
|
WC9
|
摇杆
|
WCB
|
WC1
|
WC6
|
WC9
|
阀座
|
25
|
15Cr1MoA
|
12Cr1MoVA
|
12Cr1MoVA
|
销轴
|
1Cr17Ni2
|
20Cr1Mo1V1A
|
填料
|
增强柔性石墨
|
|
