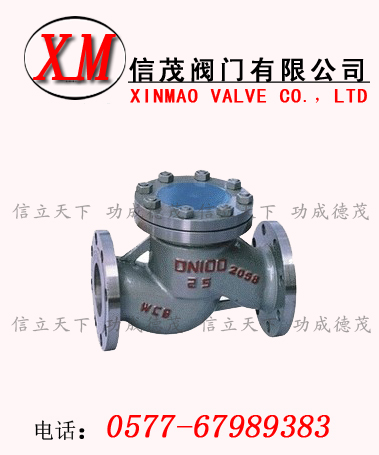

升降式止回阀概述:
升降式止回阀是指依靠介质本身流动而自动开、闭阀瓣,依靠阀瓣自重和流体压差实现自动阻止流体介质倒流的阀门,又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。
升降式止回阀应用范围:
升降式止回阀适用于公称压力PN1.6~16.0 Mpa,工作温度-29~550℃的石油、化工、火力电站等各种中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置。适用介质为:水、油品、蒸汽等。
结构特点:
1. 止回阀产品设计制造按GB/T 12235设计制造检验,密封可靠,性能优良。
2. 阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。
3. 可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
4. 阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
5. 可按用户要求制造不同结构形式和连接形式的止回阀,为各种设备配套使用。
标准规范:
设计制造标准:GB/T 12235-2007
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
升降式止回阀和旋启式止回阀的区别:升降式止回阀的阀瓣沿着阀体垂直中心线滑动的止回阀,升降式止回阀只能安装在水平管道上,在高压小口径止回阀上阀瓣可采用圆球。升降式止回阀的阀体形状与截止阀一样(可与截止阀通用),因此它的流体阻力系数较大。其结构与截止阀相似,阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简,阀瓣导向简可在阀盏导向简内自由升降,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂降落在阀座上,起阻止介质逆流作用。直通式升降止回阀介质进出口通道方向与阀座通道方向垂直;立式升降式止回阀,其介质进出口通道方向与阀座通道方向相同,其流动阻力较直通式小。 ****旋启式止回阀:旋启式止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升降式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。旋启式止回阀分单瓣式、双瓣式和多半式三种,这三种形式主要按阀门口径来分,目的是为了防止介质停止流动或倒流时,减弱水力冲击
零部件材质:
试验压力
|
公称压力( MPa )
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
壳体试验
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
密封试验
|
1.8
|
2.8
|
4.4
|
7.1
|
11.0
|
阀体材料
|
WCB(C)
|
CF8(P)
|
CF 8M (R)
|
WC6
|
WC9
|
工作温度
|
≤ 425
|
≤ 100
|
≤ 100
|
≤ 550
|
≤ 550
|
适用介质
|
水、蒸汽、油品
|
硝酸类
|
醋酸类
|
水、蒸汽
|
水、蒸汽
|
设计制造: GB12235
结构长度: GB12221
连接法兰: JB/T79-1994
试验与检验: JB/T9092-1999
升降式止回阀主要连接尺寸.
公称通径
|
PN1.6/2.5/4.0MPa
|
PN6.4MPa
|
PN10.0MPa
|
L
|
H
|
L
|
H
|
L
|
H
|
DN32
|
180
|
100
|
260
|
160
|
260
|
165
|
DN40
|
200
|
110
|
260
|
165
|
260
|
170
|
DN50
|
230
|
115
|
300
|
170
|
300
|
175
|
DN65
|
290
|
140
|
340
|
185
|
340
|
190
|
DN80
|
310
|
170
|
380
|
205
|
380
|
235
|
DN100
|
350
|
200
|
430
|
230
|
430
|
265
|
DN125
|
400
|
230
|
500
|
265
|
500
|
310
|
DN150
|
480
|
255
|
550
|
310
|
550
|
350
|
DN200
|
600
|
285
|
650
|
350
|
650
|
400
|
|
