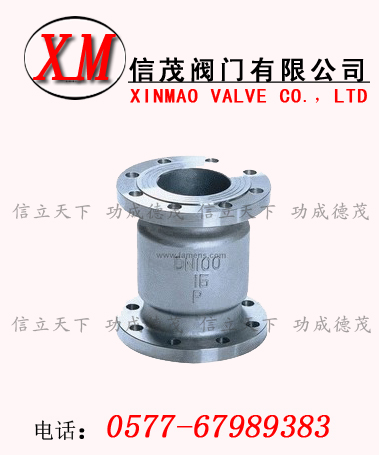

不锈钢立式止回阀
放大图片
产品名称: 不锈钢立式止回阀
产品型号: H42W
产品特点: 信茂不锈钢立式止回阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务!
不锈钢立式止回阀详细资料:

不锈钢立式止回阀概述:

不锈钢立式止回阀严格按 GB12235 标准设计制造,阀瓣沿着中心定位作升降运动 , 衬套采用耐磨性能好,摩擦系数小的特殊材料制作,动作灵活可靠 . 密封性能优良。立式止回阀产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

不锈钢立式止回阀工作原理:当介质按规定方向流动时,阀瓣受介质力的作用,被开启;介质逆流时,因阀瓣自重和阀瓣受介质反向力的作用,使阀瓣与阀座的密封面密合而关闭,达到阻止介质逆流的目的.

不锈钢立式止回阀优点:
1、立体式止回阀有法兰和对夹之分,具有结构简单,零部件少,分量轻等特点。立式止回阀主要用于需防止介质倒流的各种工况场合。
2、立式止回阀用于立式安装时可不设弹簧,利用阀瓣自身的重量及流体回流的压力起止回作用。

安装和使用:

1,本阀门通路两端须堵塞,存在干燥通风的室内。如长期存放,应经常检查防锈蚀。
2,安装前应将阀门清洗干净,并消除在运输过程中造成的缺陷。
3,安装时必须仔细核对阀门上的标志和铭牌是否符合使用要求。
4,本阀门安装在水平管道上,阀盖向上。

不锈钢立式止回阀主要性能规范:

型号

公称压力
PN(MPa)

试验压力P3(MPa)

适用温度(℃)

适用介质

壳体

密封

H42W-16C

1.6

2.4

1.76

≤425

水、油品

H42W-16P

≤200

弱腐蚀介质

H42W-25P

2.5

3.75

2.75

H42W-25R

腐蚀性介质

H42W-40P

4.0

6.0

4.4

弱腐蚀性介质

H42W-40R

腐蚀性介质

H42Y-40

水、油品

不锈钢立式止回阀主要零件材料:

零件名称

阀体、阀瓣

导向阀

密封面

H42W-16C

碳钢

碳钢

碳钢

H42W-16P

铬镍钛不锈钢

铬镍钛不锈钢

铬镍钛不锈钢

H42W-25P

H42W-40P

H42W-25R

铬镍钼钛不锈钢

铬镍钼钛不锈钢

铬镍钼钛不锈钢

H42W-40R

H42Y-40

碳钢

碳钢

堆焊硬质合金

不锈钢立式止回阀主要尺寸:

公称通径DN

L

D

D1

D2

b

f

Z-фd

25

115

115

85

65

16

2

4-ф14

32

120

135

100

78

18

3

4-ф18

40

130

145

110

85

18

3

4-ф18

50

140

160

125

100

20

3

4-ф18

65

160

180

145

120

22

3

8-ф18

80

185

195

160

135

22

3

8-ф18

100

210

230

190

160

24

3

8-ф23

125

250

270

220

168

28

3

8-ф25

150

300

300

250

218

30

3

8-ф25

200

380

360

310

278

34

3

12-ф25
