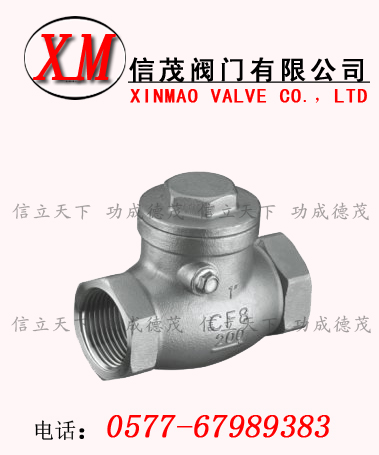

内螺纹旋启式止回阀概述:
内螺纹旋启式止回阀的启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流.止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。
止回阀按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
特点:
1、螺纹可按BSPT、BSP、NPT、DIN259/2999生产
2、硅溶胶精密铸造不锈钢阀体、阀盖、阀瓣
3、适用于水、油、气及某些腐蚀性流体介质
4、常温额定工作压力为200PSI(1.4MPA)
主要零件材料
序号
|
零件名称
|
材质
|
1
|
阀体
|
不锈钢CF8M/CF8
|
2
|
阀盖
|
不锈钢CF8M/CF8
|
3
|
摇杆插销
|
不锈钢316/304
|
4
|
阀瓣
|
不锈钢CF8M/CF8
|
5
|
螺塞
|
不锈钢316/304
|
6
|
螺塞垫片
|
聚四氟乙烯PTFE
|
主要连接尺寸及重量
SIZE
|
1/2″
|
3/4″
|
1″
|
11/4″
|
11/2″
|
2″
|
21/2″
|
A
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
H
|
42
|
51
|
60
|
67
|
75
|
81
|
93
|
L
|
65
|
80
|
90
|
105
|
120
|
140
|
180
|
内螺纹旋启式止回阀应用规范
精度高,外观美,造型小,带有弹簧装置,垂直与水平安装均可等特点.主要适应管道系统中防止介质倒流使用.
工作压力:H12型为6-16Mpa H13型为4-32Mpa
工作介质:水,油,液体
使用温度:<=420℃
材料:铜、不锈钢304、不锈钢316、不锈钢316L
性能参数与主要尺寸:
公称通径 DN(mm)
|
ZG
|
H
|
L
|
15
|
1/2
|
73
|
43
|
20
|
3/4
|
85
|
48
|
25
|
1
|
95
|
55
|
32
|
1-1/4
|
113
|
73
|
40
|
1-1/2
|
138
|
86
|
50
|
2
|
156
|
98
|
|
