产品展示

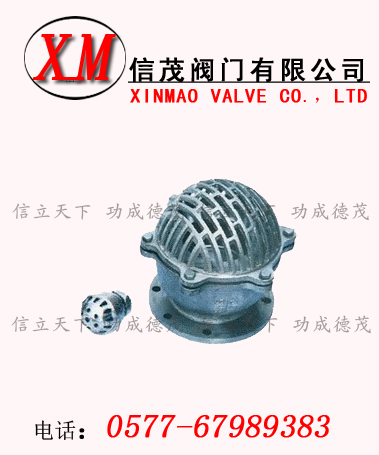

不锈钢底阀
放大图片
产品名称: 不锈钢底阀
产品型号: H42X
产品特点: 信茂不锈钢底阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务!
不锈钢底阀详细资料:

不锈钢底阀概述:底阀是一种节约能源的阀门,一般安装在水泵水下吸管的底端.限制水泵管内液体返回水源,起着只进不出的功能.阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上.水道和支承的作用.口径有单瓣,双瓣,多瓣型.有法兰连接和螺纹连接。其他名称:内螺纹升降式底阀、井底阀、吸水阀、滤水阀、莲蓬头;升降式底阀-法兰井底阀;旋启式底阀-法兰旋启式井底阀。

应用范围:

温州信茂阀门生产的底阀设计合理,制造工艺先进,安装、使用、检修方便。并具有摩擦阻力小,使用寿命长,节能等优点,广泛适用于石化、化工、纺织、印染、冶金、矿山、排灌等行业的水泵配套设施。

结构特点:

1.底阀结构不论是从流量,还是从工艺要求来看都很理想,此外在排空的时候不会产生湍流现象.
2.可提供所有现行国际标准的接口,如焊接式,卡箍式或螺纹式等.
3.阀体表面可根据客户要求采用机械抛光或电抛光,精度可达到0.25um.
4.底阀可配手动,也可配备气动每台水泵要安装一只底阀,底阀通常安装于水面以下,而水上式底阀则安装于水面以上,它是老式底阀的更新换代产品,是理想的引水设备而且亦可取代真空泵及抽真空装置。

性能规范

型号

公称压力

试验压力

工作温度℃

适用介质

强度(水)MPa

密封(水)MPa

H42X-2.5

0.25

0.4

0.25

≤50

主要零件材料

零件名称

材料

阀体、阀盖、阀瓣

灰铸铁

密封圈

橡胶

垫片

石棉板

外形尺寸和连接尺寸

型号

公称通径DN(mm)

尺寸(mm)

重量(kg)

D

D1

D2

b-f

Z-Φd

D0

h0

H

H42X-2.5

50

140

110

90

16-3

4-14

135

17

142

4

65

160

130

110

16-3

4-14

168

25

180

6.5

80

185

150

125

18-3

4-18

198

32

197

8.5

100

205

170

145

18-3

4-18

247

40

230

143.5

125

235

2500

175

20-3

8-18

272

43

270

18

150

260

225

200

20-3

8-18

315

38

297

24

200

315

280

255

22-3

8-18

405

65

382

38

250

370

335

310

24-3

12-18

465

84

460

64

300

435

395

262

24-4

12-23

510

90

530

98
