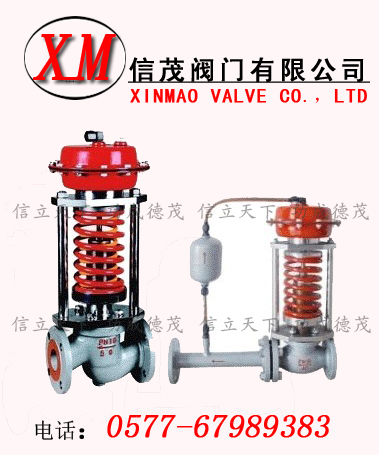

自力式压力调节阀概述：
自力式压力调节阀是由阀体、阀座、阀芯、平衡弹簧等部件组成，是一种无需外加能源，利用被调节介质自身压力变化来进行自动调节的阀门，是根据力学原理将被控介质引入执行机构产生力作用推动，控制阀芯元件上下位移达到自动调节，阀前或阀后恒压或减压的节能型产品。
自力式压力调节阀用途：广泛应用于石油、化工、电站、轻工、印染等各种工业设备中气体、液体、蒸汽等介质压力的自动控制。
自力式压力调节阀分类：本系列产品有单座（ZZYP）、套筒（ZZYM）、双座（ZZYN）三种结构：执行机构有薄膜式、活塞式二种：作用型式有减压用阀后压力调节（B型）和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20~300；泄漏量等级有II级、IV级和VI能三档；流量特性为快开；压力分段调节从15~250MPa。可按需要组合满足用户工况要求。
自力式压力调节阀工作原理：当工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。P2经过控制管线输入到执行器的下膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀后压力。当阀后压力P2增加时，P2作用在顶盘上的作用力也随之增加。此时，顶盘的作用力大于弹簧的反作用力，使阀芯关向阀座的位置，直到顶盘的作用力与弹簧的反作用力相平衡为止。这时，阀芯与阀座的流通面积减少，流阻变大，从而使P2降为设定值。同理，当阀后压力P2降低时，作用方向与上述相反，这就是自力式（阀后）压力调节阀的工作原理。特点：能在无电、无气的场所工作，压力设定值在运行中可随意调整。采用快开流量特性，动作灵敏、密封性能好.
|
材料代号
|
C（WCB）
|
P（304）
|
R（316）
|
|
主要
零件
|
阀体
|
WCB（ZG230-450）
|
ZG1Cr18Ni9Ti（304）
|
ZG1Cr18Ni12Mo2Ti（316）
|
|
阀芯、阀座
|
1Cr18Ni9Ti（304）
|
1Cr18Ni9Ti（304）
|
1Cr18Ni12Mo2Ti（316）
|
|
阀杆
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
膜片
|
丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶
|
|
膜盖
|
A3、A4钢涂四氟乙烯
|
|
填料
|
聚四氟乙烯、柔性石墨
|
|
弹簧
|
60Si2Mn
|
|
导向套
|
HPb59-1
|
主要技术参数
|
公称通径DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量系数Kv
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
|
|
|
|
额定行程（mm）
|
8
|
10
|
14
|
20
|
25
|
40
|
50
|
|
允许压差（MPa）
|
2.5
|
2.0
|
1.6
|
1.0
|
|
公称压力（MPa）
|
1.64.06.4
|
|
流量特性
|
快开
|
|
压力调节范围（KPa）
|
15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、
280～350、330～400、380～450、430～500、480～560、540～620、600～700、680～800780～900、880～1000、600～1500、1000～2500
|
|
调节精度（%）
|
±5
|
|
工作温度℃
|
液体≤120；气体≤80；带冷凝器和散热片≤350（适用于高温工况）
|
|
适用介质
|
执水、气体、蒸汽、低粘度介质
|
|
允许泄漏量
|
硬密封（L/h）
|
单座≤10-4×阀额定容量（IV级）；双座、套筒≤5×10-3阀额定容量（II级
|
|
软密封（ml/min）
|
0.15
|
0.30
|
0.45
|
0.60
|
0.90
|
1.7
|
4.0
|
6.75
|
|
减压比
|
最大
|
10
|
|
最小
|
1.25
|
注：压力调节范围可根据用户要求进行制做
外形连接尺寸
|
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
PN16、40
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
PN64
|
230
|
230
|
260
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
|
B
|
383
|
512
|
603
|
862
|
1023
|
1380
|
1800
|
|
H
|
压力
调节
范围
MPa
|
15～140
|
475
|
520
|
540
|
710
|
780
|
840
|
880
|
915
|
|
130～300
|
455
|
500
|
520
|
690
|
760
|
800
|
870
|
880
|
|
280～500
|
450
|
490
|
510
|
680
|
750
|
790
|
860
|
870
|
|
480～1000
|
445
|
480
|
670
|
740
|
780
|
850
|
860
|
|
600～1500
|
445
|
570
|
600
|
820
|
890
|
950
|
1000
|
|
1000～2500
|
445
|
570
|
600
|
820
|
890
|
950
|
1000
|
|
A
|
压力
调节
范围
MPa
|
15～140
|
φ280
|
φ308
|
|
130～300
|
φ230
|
|
280～1000
|
φ176
|
φ194
|
φ280
|
|
600～2500
|
φ85
|
φ96
|
|
导压管接口螺纹
|
M16×15
|
|
