产品展示
气动薄膜套筒调节阀
放大图片

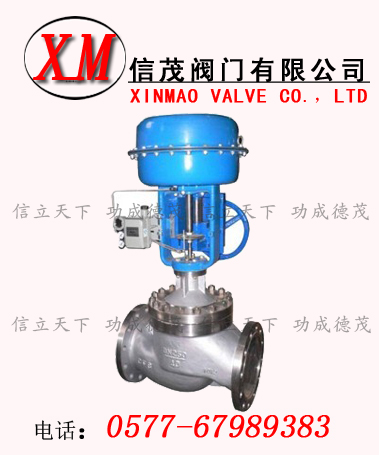

产品名称: 气动薄膜套筒调节阀
产品型号: ZXM
产品特点: 信茂气动薄膜套筒调节阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务!
气动薄膜套筒调节阀详细资料:

气动薄膜套筒调节阀概述:

气动薄膜套筒调节阀是ZXP型新系列气动薄膜单座调节阀的派生产品,该系列产品具有形小,体轻、精确、高效的特点。气动薄膜夹套调节阀除具有ZXP型新系列气动薄膜单座调节阀相同的性能及用途之外,主要区别在于阀体外多了一个蒸汽加热室,当被调介质的结晶温度近于常温或因温度降低造成流体粘度增大甚至介质凝固,调节阀不能正常工作时,利用蒸汽间接加热的办法,使介质正常流动。

结构特点

1、气动薄膜套筒调节阀是自动化控制系统中仪表的执行单元,采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA DC或4-20mA DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,可实现分程控制(段幅信号),从而改变阀门开度位移,达到对流体介质的工艺参数精确调节控制
2、气动薄膜套筒调节阀按作用模式可分;
正作用:气闭式-常开型(当信号压力增大时阀位向下位移),《B型》
反作用:气开式-常闭型(当信号压力增大时阀位向上位移),《K型》
3、气动套筒调节阀采用了平衡型阀芯,不平衡力小,操作稳定适用于阀前阀后压差大且泄漏稍大的工作场合。

4、直通低流阻套筒阀阀芯采用了压力平衡式阀芯,(双密封面或单密封面)结构,阀芯为圆柱型,经过精密加工开出一定特性的窗孔,由套筒的内圆导向和顶导向,因而阀杆上不平衡力很小、操作稳定、性能好,是一种力平衡型的调节阀。适用于阀前后两端压差较高的场合,由于阀芯有套筒的侧面导向,受涡流冲击所产生的振动被减弱,故具有噪音低、空化闪蒸作用小、使用寿命长等优点。但阀座泄漏率较单座阀稍大。
5、通过改变阀芯形状的设计;不同的阀芯窗孔形状会得到不同流量特性值:等百分比(对数)性、直线性。
本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。
有标准型、调节切断型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa;公称通径DN20~300mm;适用流体温度有-60~+450℃;按温度高低配用不同阀盖可分常温型、高温型和低温型。

执行机构主要技术参数

型     号

ZHA-22
ZHB-22

ZHA-23
ZHB-23

ZHB-34
ZHB-34

ZHA-45
ZHB-45

ZHA-56
ZHB-56

有效面积cm2

350

350

560

900

1600

行    程mm

16

25

40

60

100

弹簧范围KPa

20~100(标准):40~200;80~240; 20~60; 60~100

操作方式

普通型、带手动手轮操作型(侧装式、顶装式)

电-气阀门定位器

电气阀门定位器是工业自动化中气动执行器的主要配套仪表,可用来提高阀门位置的线性度、克服阀杆的磨擦力和消除调节阀不平衡力的影响等,从而保证阀门位置按控制系统或调节仪表传来的0~10mA DC或4-20mA的电流信号成比例关系,实现正确定位。(有多种型号规格可选配)
本公司电-气阀门定位器配用型(HEP-15隔爆型,HEP-17本安型)。也可按不同需求配用(ZPD2000系列、EP3000系列、EP4000系列、YT1000系列、YT2000系列、SIPART PS2西门子系列及智能定位器系列产品)

主要技术参数

公称通径mm

20

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径mm

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量
系数Kv

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

1100

1760

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

1000

1600

额定行程L(mm)

10

16

25

40

60

100

执行器型号

ZHA/B-22

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

薄膜有效面积Ae(cm2)

350

350

350

560

900

1600

气源压力Ps(MPa)

0.14~0.4

信号范围Pr(KPa)

20~100、40~200、80~240 段幅:20~60、60~100

电信号

4~20mA DC或0~10mA DC (切断型:电磁阀AC220V或DC24V)

作用模式

气开式(K)型、气关式(B)型

流量特性

直线、等百分比、快开性

允许泄漏量(L/h)

硬密封:(IV级)10-4×阀额定容量、软密封:VI级

固有可调比R

50:1

气源接头

M16×1.5

公称压力PN(MPa)

1.6 2.5 4.0 6.4
