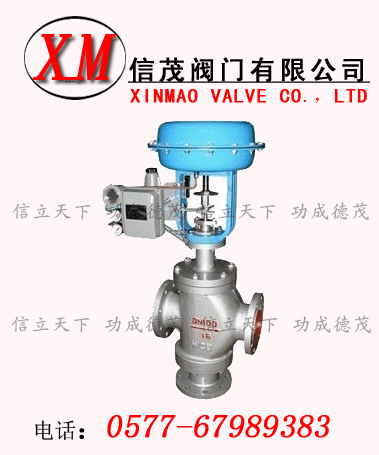

气动三通调节阀
放大图片
产品名称: 气动三通调节阀
产品型号: ZJHQ、ZJHX
产品特点: 信茂气动三通调节阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务!
气动三通调节阀详细资料:

气动三通调节阀概述:

气动三通调节阀由多弹簧气动薄膜执行机构和采用圆筒型薄壁窗口形阀芯的三通合流(分流)阀组成。具有结构简单、重量轻、动作灵敏、流量特性精确,配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。

结构特点

1、气动三通调节阀是自动化控制系统中仪表的执行单元,采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA DC或4-20mA DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,可实现分程控制(段幅信号),从而改变阀芯开度位移,达到对流体介质的工艺参数精确调节控制
2、气动三通调节阀按作用模式可分;

正作用:气闭式(当信号压力增大时阀位向下位移),《B型》
反作用:气开式(当信号压力增大时阀位向上位移),《K型》
3、三通调节阀阀芯结构为圆筒型薄壁窗口形阀芯,采用阀芯侧面导向与阀座内表面导向和上衬套导向,因此导向面积大,工作可靠。流体对阀芯作用方向都处于流开状态,故阀工作性能稳定。
4、三通调节阀有三通合流式调节阀(把两种流体经三通阀混合成一种流体)和三通分流式调节阀(把一种流体经三通阀分成两路流出)两种形式。当公称通径DN≤80mm和压差较小的场合时,分流阀可以采用同口径的合流阀代替。流量特性有直线性、抛物线性两种。
5、三通调节阀它可以代替二台同时使用的二通调节阀,起分流或合流作用及两相调节配比作用。
本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。产品压力等级有PN1.6 4.0 6.4MPa;公称通径DN25~300mm;适用流体温度有-40~+450℃;按温度高低配用不同阀盖可分常温型、高温型两种

执行机构

ZHA/B型多弹簧气动薄膜执行机构由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构,其膜盖盘、限制件等零件均采用钢板冲压成型。膜片形状较复杂,采用特殊的压制工艺,使爆破强度达22kg/cm2以上。多弹簧形式改善了弹簧制造的工艺性,有利于不同弹簧范围的组配。可调零功能则提高了线性精度。表面处理采用环氧静电粉未喷涂,具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小,重量轻等优点。以压缩空气为能源动力,接受电-气阀门定位器或电磁阀输入的气源压力信号,此压力作用在膜室膜片上产生推力压缩弹簧组件,并使推杆位移,当推杆与弹簧组被压缩后产生的反力相平衡时,阀杆就稳定在相应行程上。依照力平衡原理,行程大小与压力信号输入大小成一定的比例关系,从而达到阀门阀芯准确定位。

执行机构主要技术参数

型     号

ZHA-22
ZHB-22

ZHA-23
ZHB-23

ZHB-34
ZHB-34

ZHA-45
ZHB-45

ZHA-56
ZHB-56

有效面积cm2

350

350

560

900

1600

行    程mm

16

25

40

60

100

弹簧范围KPa

20~100(标准):40~200;80~240; 20~60; 60~100

操作方式

普通型、带手动手轮操作型(侧装式、顶装式)

电-气阀门定位器

电气阀门定位器是工业自动化中气动执行器的主要配套仪表,可用来提高阀门位置的线性度、克服阀杆的磨擦力和消除调节阀不平衡力的影响等,从而保证阀门位置按控制系统或调节仪表传来的0~10mA DC或4-20mA的电流信号成比例关系,实现正确定位。(有多种型号规格可选配)
本公司电-气阀门定位器配用型(HEP-15隔爆型,HEP-17本安型)。也可按不同需求配用(ZPD2000系列、EP3000系列、EP4000系列、YT1000系列、YT2000系列、SIPART PS2西门子系列及智能定位器系列产品)

主要技术参数

公称通径mm

25

32

40

50

65

80

100

125

150

200

250

300

额定流量
系数Kv

合流

8.5

13

21

34

53

85

135

210

340

535

800

1360

分流











85

135

210

340

535

800

1360

额定行程L(mm)

16

25

40

60

100

执行器型号

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

薄膜有效面积Ae(cm2)

350

350

560

900

1600

气源压力Ps(MPa)

0.14~0.4

信号范围Pr(KPa)

20~100、40~200、80~240 段幅:20~60、60~100

电信号

4~20mA DC或0~10mA DC (切断型:电磁阀AC220V或DC24V)

作用模式

气开式(K)型、气关式(B)型

流量特性

直线性、抛物线性

允许泄漏量(L/h)

10-3×阀额定容量

固有可调比R

30:1

气源接头

M16×1.5

公称压力PN(MPa)

1.6 2.5 4.0 6.4

主要技术参数

公称
通径
(DN)

A

L

H1

合流H2

分流H2

PN MPa

PN MPa

PN MPa

1.6

4.0

6.4

普通型

高温型

1.6

4.0

6.4

1.6

4.0

6.4

25

285

185

190

200

622

725

140

150

150

140

150

160

32

285

200

200

210

637

750

150

160

170

150

160

170

40

325

220

220

235

660

776

160

170

180

160

170

180

50

235

250

255

265

695

800

180

190

200

180

190

200

65

410

275

285

295

829

988

200

210

220

200

210

220

80

410

300

310

320

854

1010

210

230

240

225

250

265

100

410

350

360

370

873

1036

220

250

260

245

275

285

125

495

410

430

440

1088

1270

260

300

300

285

320

325

150

495

450

465

475

1110

1295

280

320

320

305

340

345

200

495

550

560

570

1170

1351

320

380

380

350

400

410

250

600

670

690

752

1530

1730

444

474

474



540

540

300

600

770

795

819

1615

1810

489

584

584



612

612



气动三通调节阀相关产品:
不锈钢球阀 电动不锈钢球阀 气动不锈钢球阀 Q41F不锈钢球阀
不锈钢三通球阀 不锈钢高温球阀 不锈钢蝶阀 电动不锈钢蝶阀
气动不锈钢蝶阀 不锈钢通风蝶阀 不锈钢法兰蝶阀 不锈钢硬密封蝶阀
不锈钢截止阀 电动不锈钢截止阀 气动不锈钢截止阀 不锈钢液动截止阀
不锈钢伞齿轮截止阀 不锈钢内螺纹截止阀 不锈钢止回阀 不锈钢立式止回阀
不锈钢升降式止回阀 内螺纹不锈钢止回阀 旋启式不锈钢止回阀 超薄型不锈钢止回阀
不锈钢底阀 电动不锈钢闸阀 气动刀型闸阀 波纹管截止阀
300X缓闭止回阀 蝶阀 对夹蝶阀 渣浆泵控制阀
蓄能器式液控缓闭止回蝶阀 重锤式液控蝶阀 蓄能式液控蝶阀 双向流硬碰硬旋球阀
D643H气动蝶阀 衬胶蝶阀 双向压硬密封蝶阀 调节蝶阀
