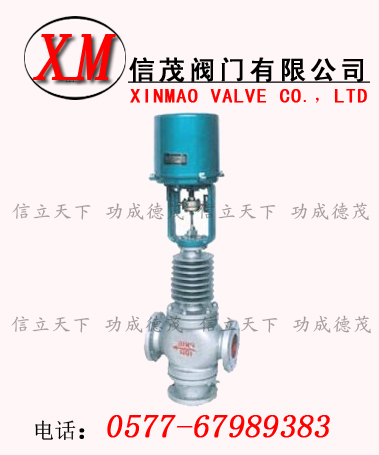

电动三通调节阀概述：
电动三通调节阀有合流和分流二种型式，由DKZ电动执行机构和三通合流或三通分流调节组成，以电源为动力，接受统一的标准信号0～10mA DC或4-20mA Dc驱使阀门开度与此操作信号相对应。合流阀的作用是将一种流体分成两路流体。分流合流阀只能对应选用，但当DN≤80时，合流阀可用于分流场合。可替代两台单、双座调节阀，节省投资，占据空间小。三通调节阀通常用于热交换器的两种介质调节，及简单的配比调节。
产品特点
流体对阀芯作用方向都处于流开状态，故工作稳定性好。
除了阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。
伺服放大器采用深度动态负反馈，可提高调节精度。
电动操作器有多种形式，可适用于4~20mA.DC或0~10mA.DC
电子型电动调节阀可直接电流信号控制阀门开度，无需伺服放大器。
节省自动化投资，与单座、双座或套筒调节阀相比，组成同样的系统可省掉一个阀，简化系统，节省投资。
波纹管密封型对移动的阀杆形成完全的密封，诸绝流体外漏。
主要零件材料
阀体、阀盖：HT200、ZG230~450ZG、1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司太莱合金堆焊
填料：聚四氟乙烯
推杆、衬套：2Cr13
主要技术参数
|
公称通俗DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量系数Kv
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
|
分流
|
|
|
|
|
|
85
|
135
|
210
|
340
|
535
|
|
额定行程(mm)
|
16
|
25
|
40
|
60
|
|
流量特性
|
直线抛物线
|
|
工作温度（℃）
|
普通型：铸铁：-20~200、铸钢：-40~250、铸不锈钢：-60~250
散热型：铸钢：-40~450、铸不锈钢：-60~450
|
|
介质温度（℃）
|
200以下（对合流阀而言）
|
|
固有可调比R
|
30
|
|
公称压力PN（MPa）
|
1.0 1.6 4.0 6.4
|
|
允许泄漏量
|
硬密封：IV级软密封：IV级
|
|
作用方式
|
电开、电关
|
|
信号范围(mA.DC)
|
0~10 4~20
|
|
电源电压
|
22V、50Hz 380V50Hz 24V AC/DC
|
|
环境温度（℃）
|
伺服放大器：5~45 执行机构：-10~55
|
|
全行程时间(S)
|
普通型
|
12.5
|
20
|
32
|
48
|
|
电子型
|
30
|
30
|
48
|
60
|
|
消耗功率（W）
|
普通型
|
28
|
35
|
|
电子型
|
6
|
15
|
25
|
40
|
配套用电动执行机构有关技术参数
|
公称通径DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
电动执机机构型号
|
普通型
|
ZAZ-60
DKZ-310
|
DKZ-410
|
DKZ-410
DKZ-510
|
|
电子型
|
JHZAZ1
|
JHZAZ2
|
JHZAZ3
|
JHZAZ4
|
|
电动执行机构推力（N）
|
普通型
|
400
4000
|
6400
|
6400
16000
|
|
电子型
|
2000
|
4000
|
6000
|
8000
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
允许压差
|
公称通径
(mm)
推力(N)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
400
|
0.57
|
0.37
|
0.24
|
0.15
|
|
|
|
|
|
|
|
2000
|
1.85
|
|
|
|
|
|
|
|
|
|
|
4000
|
5.70
|
3.70
|
2.40
|
1.50
|
|
|
|
|
|
|
|
6000
|
|
|
|
|
1.31
|
0.9
|
0.56
|
|
|
|
|
6400
|
|
|
|
|
1.40
|
0.96
|
0.60
|
0.15
|
0.11
|
0.06
|
|
8000
|
|
|
|
|
|
|
|
0.48
|
0.36
|
0.19
|
|
16000
|
|
|
|
|
|
|
|
0.96
|
0.71
|
0.38
|
|
