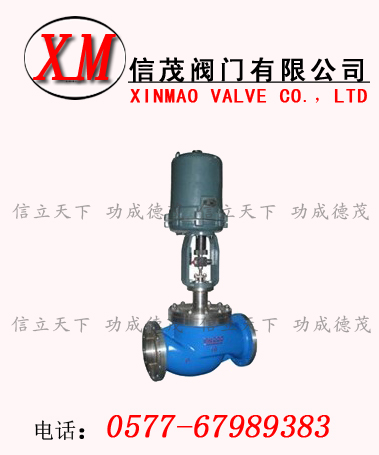

防爆电动套筒调节阀概述：
防爆电动套筒调节阀接受调节仪表来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-40℃~450℃，接受信号为0~10mA.DC或4~20mA.DC。其中电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合。电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达VI级（零泄漏）标准。按填料不同可分为一般填料密封和波纹管密封两种，前者用一般场合，而后者用至不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规模可供选择。
产品特点
阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30%。
可调节范围大，固有可调比为50，流量特性有直线和等百分比。
电动套筒调节阀阀塞设有上、下方的均压孔，不平衡力小，阀稳定性好，套筒互换性强，使用压差大。
调节切断型采用软密封结构阀芯，达VI级泄漏标准（零泄漏）。
伺服放大器采用深度动态负反馈，可提高自动调节精度。
电动操作器有多种形式，可适用于4~20mA。DC或0~10mA.DC。
电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。
主要零件材料
阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯：ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推杆、衬套：2Cr13
垫片：橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管：1Cr18Ni9Ti
技术参数
|
公称通径DN(mm)
（阀座直径dn）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
(10)
|
(12)
|
(15)
|
(20)
|
|
额定流量系数
|
直级
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
额定行程(mm)
|
16
|
25
|
40
|
60
|
|
公称压力PN(MPa)
|
1.0 1.6 4.0 6.4
|
|
固有流量特性
|
直线、等百分比
|
|
固有可调比
|
50
|
|
允许泄漏量
|
单座
|
硬密封：IV级软密封：VI级
|
|
套筒
|
硬密封：II级软密封：VI级
|
|
工作温度t(℃)
|
-20~200 -40~250 -40~450 -60~450
|
|
信号范围（mA.DC）
|
0~10 4~20
|
|
作用方式
|
电关式电开式
|
|
使用环境温度（℃）
|
电动调节阀：-20~70℃伺服放大器：0~50℃
|
|
使用环境湿度
|
电动调节阀：≤95% 伺服放大器：≤85%
|
|
电源电压
|
220V 50Hz 380V 50Hz 24AC/DC
|
本产品性能指标贯彻GB/T4213-92。配套用电动执行机构有关技术参数
|
公称通径DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
电动执机机构
|
普通型
|
ZAZ-60
DKZ-310
|
ZAZ-60
DKZ-310
|
DKZ-410
|
DKZ-410
DKZ-510
|
|
电子型
|
JHZAZ1
|
JHZAZ1
|
JHZAZ3
|
JHZAZ3
|
|
电动执行机构推力（N)
全行程时间（S）
|
普通型
|
400
4000
|
400
4000
|
6400
|
6400
16000
|
|
电子型
|
2000
|
4000
|
6000
|
8000
|
|
普通型
|
12.5
|
20
|
32
|
48
|
|
|
电子型
|
30
|
30
|
48
|
60
|
|
消耗功率（N）
|
普通型
|
28
|
35
|
|
电子型
|
6
|
15
|
25
|
40
|
表中数据仅为常规配置，具体选用根据主要参数及用户要求而定。
电动套筒调节阀允许压差表
|
公称通径(mm)
推力(N)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
400
|
1.94
|
1.62
|
1.31
|
1.08
|
0.88
|
|
|
|
|
|
|
|
2000
|
6.40
|
6.40
|
|
|
|
|
|
|
|
|
|
|
4000
|
6.40
|
6.40
|
6.40
|
6.40
|
6.40
|
|
|
|
|
|
|
|
6000
|
|
|
|
|
|
6.40
|
6.40
|
6.40
|
|
|
|
|
6400
|
|
|
|
|
|
6.40
|
6.40
|
6.40
|
6.40
|
6.40
|
6.40
|
|
8000
|
|
|
|
|
|
|
|
|
6.40
|
6.40
|
6.40
|
|
16000
|
|
|
|
|
|
|
|
|
6.40
|
6.40
|
6.40
|
允许压差值若大于公称压力，则取公称压力值。
连接标准
法兰标准：铸铁法兰按GB4216-84、铸铁法兰按GB9113-88
法兰密封面型：PN10、PN16为凸面
PN40、PN64为凹凸面，阀体为凹面
结构长度：GB12221-89
夹套保温型夹套载热体接口：对焊φ18×4
阀体法兰及法兰端面距离可以按用户指定的标准制造。如ANSI、JIS、DIN等标准。
|
