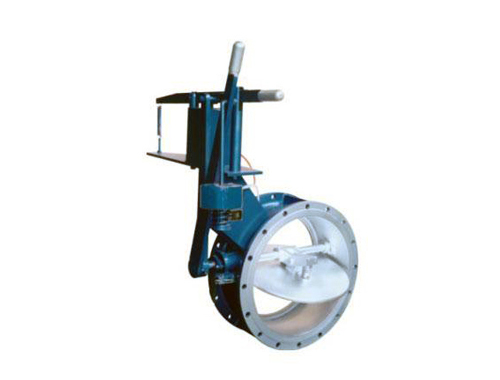

电控式煤气快速切断
放大图片
产品名称: 电控式煤气快速切断
产品型号: DMF-02
产品特点: 信茂电控式煤气快速切断:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务!
电控式煤气快速切断详细资料:

电控式煤气快速切断阀简介:
电控式煤气快速切断阀是我们公司最新开发的换代产品;是煤气系统中防止重大事故发生的有效安全装置,本阀具有结构简单、操作方便、工作可靠、切断速度快(≤1秒钟)和密封 性能好等特点,广泛应用于煤气加热炉、煤气锅炉及各种工业然气锅炉中。
我公司生产的切断阀有DN150-DN1200等多种规格。

工作原理
电控式煤气快速切断阀由密封性能良好的蝶阀电磁机构、锁定机构、重锤及重锤臂等部件组成;阀门开启时,重锤臂处于竖立位置,电源接通,重锤臂被锁定机构锁定,管道正常输气。当管道内介质压力底于规定值或系统出现异常需立即切断介质时,可通过相应的控制回路使电磁机构断电,解除锁定;重锤臂及阀板在重力的作用下,依顺时针方向落下,阀门关闭。当需要恢复供气时,将重锤臂连同重锤按逆时针方向转至升至似坚直位置,锁定机构复位,此时行程开关的接点闭合,电磁机构得电,重锤臂被锁定。阀门又呈开启状态。

特点:
1、当电源系统意外断电时,切断阀会快速关闭。
2、通过控制电路与其它的电气设备进行连锁运行,切断煤气,以满足生产系统的安全要求。
3、工耗低,一般工作能耗为20W~40W,发热量小,无噪声,对于电力系统瞬间断电(<0.5秒)有一定的抗干扰能力。

安装与使用
1、切断的安装方式有水平管道安装和垂直管道安装两种,不可以在倾斜管道上安装。安装后的阀门其轴线要求水平。
2、切断阀一般应在室内使用,环境温度范围在 -20℃~ 80℃,所在管道不得有剧烈的震动。如为露天安装,必须加装防雨罩。
3、切断阀适应的气体介质温度为不超过 120℃。如果介质中杂质及沉淀物很多,需在切断阀前部管道的适应位置加装沉淀排污装置并定期排污。若很多污垢粘贴到阀板上后会影响密闭效果。
4、安装时,阀体上的标志箭头方向应与管道介质流动方向一致。
5、用户应定期检查和保养阀门及其锁定机构,各项活动部位要经常加注润滑油以防锈蚀。
6、切断阀电磁机构工作电源为直流24V DC。
7、我公司可根据用户的要求随阀门配带控制箱。
8、在阀门重锤臂下落处安装安全防护网以防重锤伤人。

主要性能:

产品型号
DMF-02
公称通径DN
DN80-450
DN500-800
公称压力
0.16MPa
0.10MPa
介质温度
≤120℃
密封试验压力
0.2MPa
0.12MPa
强度试验压力
0.3MPa
适用介质
煤气、空气
电源
24V DC
工作耗电量
20~30W
40W

外形结构及尺寸:

DN D D1 D2 H B L N-φd 重量(Kg)
80 185 150 52 470 110 320 4-φO18 15
100 205 170 64 490 120 330 4-φ18 19
150 260 225 99 660 140 440 8-φ18 25
200 315 280 160 750 160 480 8-φ18 42
250 370 335 203 780 160 550 12-φ18 60
300 435 395 254 890 190 590 12-φ22 70
350 485 455 290 970 210 660 12-φ22 85
400 535 495 438 1050 230 730 16-φ22 106
450 590 550 380 1090 256 810 16-φ22 135
500 640 600 414 1290 280 850 16-φ22 164
600 755 705 520 1370 320 910 20-φ25 210
700 860 810 576 1560 340 1050 24-φ25 290
800 975 920 576 1610 340 1180 24-φ30 350

控制箱操作说明:
用户自选设备功能:
与电气专业引鼓风机联锁,与煤气低压联锁,与控制电源联锁,切断煤气。)
1——煤气压力数显控制仪(选装件)。
2——切断阀开关指示灯。
3——试灯按钮。
4——关闭切断阀控制按钮(需要同时按下才起作用,以防止误操作)。在关闭切断阀时应对4、5 按钮同时按2秒钟以上,一确保切断阀关闭。
6——手动/自动切换开关。(切换开关所在的位置不影响手动关闭切断阀。)
7——除单台阀门控制箱外,我公司还可根据用户要求,设计多台切断阀的控制回路及控制箱,如需要请与我公司联系。
