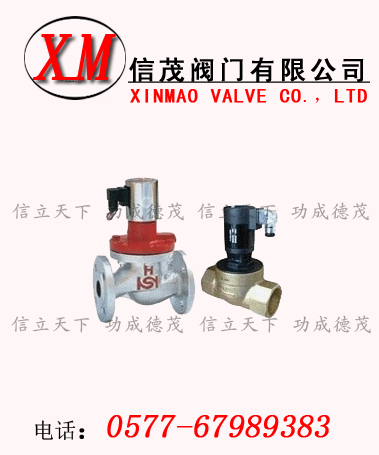

消防电磁阀概述：
消防电磁阀为自动跟踪定位射流灭火系统专用消防电磁阀，执行GB《自动喷水灭火系统－通用阀门》标准，已通过公安部“国家固定灭火系统和耐火构件质量监督检测中心”型式检测。高可靠性电磁阀采用活塞型先导式结构，超大先导孔，不结垢、不生锈，启闭迅速，性能可靠，克服现有电磁阀的各种弊端。广泛应用于体育场馆、展览馆、工业标准厂房及各类大空间灭火系统的配套产品。
工作原理：
消防电磁阀的电磁线圈通电时，动铁芯被吸合，带动阀杆上移，弹簧同时被压缩，使阀杆与阀芯中孔（先导孔）分离，阀芯上腔的流体瞬间从中孔缷压，缷压后阀芯在上下腔压差的作用下快速向上浮起，电磁阀开启。电磁阀的线圈断电时，阀杆在弹簧力的作用下关闭阀芯中孔，并推动阀芯向下移，封住流体出口，电磁阀关闭。
技术参数：
|
阀体材质
|
黄铜、不锈钢
|
|
工作介质
|
清水
|
|
控制方式
|
常闭式
|
|
公称通径
|
DN15——DN150
|
|
阀芯材料
|
高强度工程塑料
|
|
介质温度
|
≤80℃
|
|
公称压力
|
1.6Mpa
|
|
工作压差
|
0.01---1.0Mpa
|
|
电源
|
AC220VDC24V
|
|
额定流量系数
|
4—70Kv
|
|
特殊功能
|
具有反馈信号（定货时说明）
|
|
泄露量
|
0ml/min
|
结构尺寸：
|
型号
|
公称通径
DN
|
内螺纹
连接G
|
长×宽×高
|
启动功率（W）
|
保持功率（W）
|
|
ZCX15
|
15
|
1/2"
|
65×47×116
|
AC220V：200
DC24V：60
|
AC220V：3
DC24V：15
|
|
ZCX20
|
20
|
3/4"
|
78×55×147
|
|
ZCX25
|
25
|
1"
|
100×66×174
|
|
ZCX32
|
32
|
1(1/4)"
|
130×94×210
|
AC220V：350（475）
DC24V：85
|
AC220V：10
DC24V：20
|
|
ZCX40
|
40
|
1(1/2)"
|
135×100×222.5
|
|
ZCX50
|
50
|
2"
|
155×147×237
|
|
ZCX65
|
65
|
2(1/2)"
|
203×170×305
|
AC220V：300
DC24V：85
|
AC220V：10
DC24V：22
|
|
ZCX80
|
80
|
法兰
|
280×205×427
|
|
ZCX100
|
100
|
法兰
|
300×237×485
|
|
ZCX125
|
125
|
法兰
|
325×280×535
|
AC220V：330
DC24V：85
|
AC220V：10
DC24V：20
|
|
