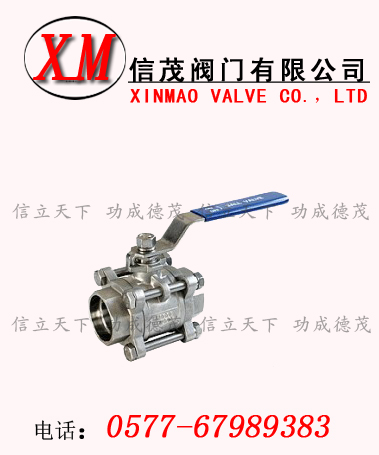

三片式承插焊球阀概述：
三片式承插焊球阀属于手动类球阀。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。
应用范围：
适用介质:水、油、气及某些腐蚀液体
三片式承插焊球阀适用介质：水、油、气及某些腐蚀性液体（W.O.G）
三片式承插焊球阀适用稳定范围：-20～232℃～350℃
三片式承插焊球阀公称压力：1.6-6.4MPa
结构特点：
适用于经常操作，启闭迅速、轻便。
1. 流体阻力小。
2. 结构简单,相对体积小,重量轻,便于维修。
3. 密封性能好。
4. 不受安装方向的限制,介质的流向可任意。
5. 无振动,噪声小。
标准规范：
设计制造标准：GB/T 12237-2007
结构长度标准：GB/T 12221-2005
承插焊标准：GB12224、ANSIB16.25
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
Q61F三片式承插焊球阀产品特征
|
公称压力
|
适用稳定范围
|
适用介质
|
承插焊标准SW
|
|
1.6-6.4MPa
|
-20～232℃～350℃
|
水、油、气及某些腐蚀性液体（W。O。G）
|
GB12224.ANSIB16.25
|
Q61F三片式承插焊球阀主要连接尺寸及重量
|
SIZE
|
1/4"
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
2-1/2"
|
3"
|
4"
|
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
|
L
|
68
|
68
|
72
|
82
|
90
|
112
|
120
|
145
|
185
|
210
|
268
|
|
H
|
50
|
50
|
60
|
64
|
71
|
78
|
86
|
95
|
130
|
148
|
173
|
|
E
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
|
F
|
14.1
|
17.6
|
21.8
|
27.5
|
34.7
|
43.0
|
49.0
|
61.5
|
77.0
|
90.0
|
115.2
|
|
P
|
10
|
10
|
10
|
13
|
13
|
16
|
16
|
18
|
18
|
20
|
20
|
Q61F三片式承插焊球阀主要零件材料
|
零件名称
|
材质
|
|
阀体
|
不锈钢CF8M
|
碳钢WCB
|
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
阀盖
|
不锈钢CF8M
|
碳钢WCB
|
|
球体
|
不锈钢SS316
|
不锈钢SS304
|
|
阀杆
|
不锈钢SS316
|
不锈钢SS316
|
|
螺母
|
不锈钢SS304
|
FCD45
|
|
垫圈
|
不锈钢SS304
|
FCD45
|
|
手柄套
|
塑料
|
塑料
|
|
手柄
|
不锈钢SS304
|
不锈钢SS304
|
|
阀杆螺母
|
不锈钢SS304
|
B7
|
|
填料压盖螺母
|
不锈钢SS304
|
不锈钢SS304
|
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
止推垫圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
螺栓
|
不锈钢SS304
|
不锈钢SS304
|
|
