产品展示

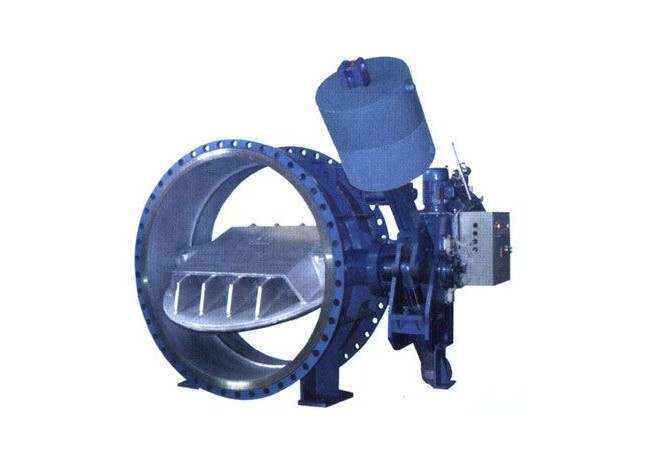

重锤式液控缓闭止回蝶阀
放大图片
产品名称: 重锤式液控缓闭止回蝶阀
产品型号: HD743H
产品特点: 信茂重锤式液控缓闭止回蝶阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务!
重锤式液控缓闭止回蝶阀详细资料:

重锤式液控缓闭止回蝶阀

液控缓闭止回阀

液控蝶阀用于水轮机进口时,能与机组实现联动,作连通和截断水流用,开启为油压驱动,开阀力矩大,开启平稳,速度可调,全开后自动锁定在全开位置,蝶板不抖动,流阻小,不会因水流扰动或控制系统故障突然自动关闭导致机组事故停机。按预先调定的程序关阀,关阀分两个阶段,先快关大部分行程,快速截断大部分水流,防止水轮机甩负载后飞逸;后慢关剩余行程,减免水锤危害,有效地保护水轮机组的正常工作,快关、慢关的行程及速度均可方便调节,调节的范围能满足水电站工况的需要,是目前国内外先进的水轮机进口控制设备。

该阀用于水泵出口时,与水泵实现泵阀联动,可方便实现先启泵后开阀或先开阀后启泵。在停泵或水泵事故跳闸时能可靠关闭,防止水体倒流,起到一阀代替两阀(闸阀和止回阀)的功能。在控制上,依用户工况需要,可实现停电(跳闸)自动关阀或停电(跳闸)手动关阀的功能。分快关和慢关两阶段关闭,快关行程、快关时间、慢关行程、慢关时间均可调节,可完全满足水泵工况运行需要。有效防止停泵后大量水体倒流、水泵反转超速,并减免水锤危害,是泵站必备阀门。

重锤式液控缓闭止回蝶阀采用液压驱动,油压高,接力器体积小,结构紧凑。按工况需要,可提供全开后的机械锁定装置。开阀时,蝶板打开,系统同时举起一个重锤,关阀时利用举起的重锤蓄能关闭,无需大型蓄能罐。因此关阀无需动力油源,关阀动力直观可见,液压系统简单、可靠。

蝶板采用合理的双偏心设计,使关阀时能够利用动水的作用力(加上重锤的重力势能)帮助阀门关闭,既减少了重锤体积,又提高了关阀可靠性。阀门配备了手摇泵和手动关阀装置,必要时可手动开、关阀。随阀配备的电气控制箱用于就地控制操作。液控蝶阀可实现就地、远程和联动控制

本液控蝶阀除用于水电站或水泵站外,还可作为压力钢管高位控制阀,作为闸门使用,以紧急截断水流,防止事故扩大。关阀时间可按用户工况要求在工厂整定或在工地现场整定。

重锤式液控缓闭止回蝶阀主要性能参数

口    径

项   目

900≤DN≤3000

开阀时间

15~60秒(可调)

关阀时间(分快、慢两个阶段关闭)

快关时间3~15秒(可调)

慢关时间8~50秒(可调)

关阀角度(分快、慢两个阶段关闭)

快关角度 75±5°

慢关角度 15±5°

公称通径

DN mm

公称压力

PN MPa

试验压力 Mpa

连接型式

适用温度

适用介质

壳 体

密 封

900~3000

0.6~2.5

1.5×PN

1.1×PN

双法兰连接

≤80℃

水、泥沙水、海水等

泄漏量

零泄漏(达到GB/T13927标准A级要求);

或按GB/T14478《大中型水轮机进水阀基本技术条件》的规定

流阻系数

最小流阻系数 0.1

注:蝶阀全开时蝶板与水平方向夹角为0°,故定义阀门全开为0°;全关时蝶板与水平方向夹角为90°,定义阀门全关为90°。

,为您提供满意的产品。我们愿与您携手共进,共创辉煌。订货须知:
一、①
需采购的
信茂液控蝶阀产品名称与型号液控蝶阀口径液控蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定信茂公司的
液控蝶阀型号,请按液控蝶阀型号直接向我司销售部订购(13968981418)

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸详细参数,由我们的信茂阀门专家为您审核把关。
欢迎您访问我公司官网永嘉信茂阀门有限公司 http://www.xinmaofm.com/我公司主要产品有{电动蝶阀 气动蝶阀 法兰式蝶阀 对夹式蝶阀 通风蝶阀 不锈钢蝶阀  硬密封蝶阀  蝶阀}如果您对我们的产品感兴趣.欢迎您致电【0577-67989383】询价下单,我们一定会尽心尽力为您提供优质的服务.
