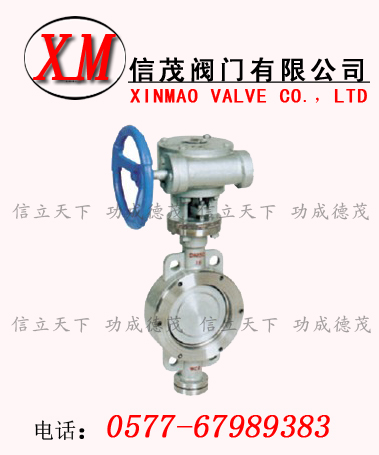

对夹蝶阀概述：所谓对夹蝶阀，就是蝶阀与管道靠法兰片对夹连接起来的蝶阀.它的驱动形式有手动、蜗轮传动、气动、液动、电动、电液联动等执行机构，可实现远距离控制和自动化操作。金属硬密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。
对夹蝶阀用途：它主要被用于硫酸行业中气体管路：炉前鼓风机出入口，接力风机出入口，电除雾串联及联通阀，S02主鼓风机出入口，转化器调节，预热器出入口等调节和截止气量使用。用于硫磺制酸系统中的焚硫、转化、干吸工段，是硫磺制酸装置用阀的首选阀门，被广大用户认为是：密封性能好，运转轻，副腐蚀，耐高温，操作方便、灵活、使用安全可靠的蝶阀，得到了大量推广使用。还广泛用于：化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。
对夹蝶阀特点：由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点有以下三点：1、开启力矩小，灵活方便，省力节能。2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
对夹蝶阀采用标准
设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
D73H/D373H/D673H/D973H-(6、10)C、P、R、V系列对夹蝶阀
|
公称
通径
DN
|
外形尺寸
|
连接尺寸
|
|
L
|
H
|
D73H/D373H/D673H/D973H
|
PN0.6MPa
|
PN1.0MPa
|
|
H1
|
A1
|
B1
|
D1
|
Z-d
|
D1
|
Z-d
|
|
50
|
43
|
112
|
350
|
180
|
200
|
110
|
4-14
|
125
|
4-18
|
|
65
|
46
|
115
|
370
|
180
|
200
|
130
|
4-14
|
145
|
4-18
|
|
80
|
64
|
120
|
380
|
180
|
200
|
150
|
4-18
|
160
|
8-18
|
|
100
|
64
|
138
|
420
|
180
|
200
|
170
|
8-18
|
180
|
8-18
|
|
125
|
70
|
164
|
460
|
180
|
200
|
200
|
8-18
|
210
|
8-18
|
|
150
|
76
|
175
|
555
|
270
|
280
|
225
|
8-18
|
240
|
8-22
|
|
200
|
89
|
208
|
605
|
270
|
280
|
280
|
12-18
|
295
|
8-22
|
|
250
|
114
|
243
|
680
|
270
|
280
|
335
|
12-22
|
350
|
12-22
|
|
300
|
114
|
283
|
800
|
380
|
420
|
395
|
12-22
|
400
|
12-22
|
|
350
|
127
|
310
|
835
|
380
|
420
|
445
|
16-22
|
460
|
16-22
|
|
400
|
140
|
340
|
915
|
450
|
470
|
495
|
16-22
|
515
|
16-26
|
|
450
|
152
|
380
|
960
|
480
|
490
|
550
|
16-22
|
565
|
20-26
|
|
500
|
152
|
410
|
1020
|
480
|
490
|
600
|
20-22
|
620
|
20-26
|
|
600
|
178
|
470
|
1225
|
480
|
490
|
705
|
20-26
|
725
|
20-30
|
|
700
|
229
|
550
|
1355
|
640
|
660
|
810
|
24-26
|
840
|
24-30
|
|
800
|
241
|
640
|
1470
|
640
|
660
|
902
|
24-30
|
950
|
24-33
|
|
900
|
241
|
710
|
1545
|
750
|
860
|
1020
|
24-30
|
1050
|
28-33
|
|
1000
|
300
|
770
|
1795
|
850
|
900
|
1120
|
28-30
|
1160
|
28-36
|
|
1200
|
360
|
890
|
1965
|
850
|
900
|
1340
|
32-33
|
1380
|
32-39
|
D73H/D373H/D673H/D973H-(16、25)C、P、R、V系列对夹蝶阀
|
公称
通径
DN
|
外形尺寸
|
连接尺寸
|
|
L
|
H
|
D73H/D373H/D673H/D973H
|
PN1.6MPa
|
PN2.5MPa
|
|
H1
|
A1
|
B1
|
D1
|
Z-d
|
D1
|
Z-d
|
|
50
|
43
|
112
|
350
|
180
|
200
|
125
|
4-18
|
125
|
4-18
|
|
65
|
46
|
115
|
370
|
180
|
200
|
145
|
4-18
|
145
|
8-18
|
|
80
|
49
|
120
|
380
|
180
|
200
|
160
|
8-18
|
160
|
8-18
|
|
100
|
56
|
138
|
420
|
180
|
200
|
180
|
8-18
|
190
|
8-22
|
|
125
|
64
|
164
|
460
|
180
|
200
|
210
|
8-18
|
220
|
8-26
|
|
150
|
70
|
175
|
555
|
270
|
280
|
240
|
8-22
|
250
|
8-26
|
|
200
|
71
|
208
|
605
|
270
|
280
|
295
|
12-22
|
310
|
12-26
|
|
250
|
76
|
243
|
680
|
270
|
280
|
335
|
12-26
|
370
|
12-30
|
|
300
|
83
|
283
|
825
|
380
|
420
|
410
|
12-26
|
430
|
16-30
|
|
350
|
92
|
310
|
900
|
380
|
420
|
470
|
16-26
|
490
|
16-33
|
|
400
|
102
|
340
|
980
|
450
|
470
|
525
|
16-30
|
550
|
16-36
|
|
450
|
114
|
380
|
1030
|
480
|
490
|
585
|
20-30
|
600
|
20-36
|
|
500
|
127
|
410
|
1105
|
480
|
490
|
650
|
20-33
|
660
|
20-36
|
|
600
|
154
|
470
|
1310
|
480
|
490
|
770
|
20-36
|
770
|
20-39
|
|
700
|
165
|
550
|
1435
|
640
|
660
|
840
|
24-36
|
875
|
24-42
|
|
800
|
190
|
640
|
1605
|
640
|
660
|
950
|
24-39
|
990
|
24-48
|
|
900
|
203
|
710
|
1745
|
750
|
860
|
1050
|
28-39
|
1090
|
28-48
|
|
1000
|
216
|
770
|
1885
|
850
|
900
|
1170
|
28-42
|
1210
|
28-56
|
|
1200
|
254
|
890
|
2105
|
850
|
900
|
1390
|
32-48
|
1420
|
32-56
|
D73H/D373H/D673H/D973H-(40)C、P、R、V系列对夹蝶阀
|
公称
通径
DN
|
外形尺寸
|
连接尺寸
|
|
L
|
H
|
D73H/D373H/D673H/D973H
|
PN4.OMPa
|
|
H1
|
A1
|
B1
|
D1
|
Z-d
|
|
50
|
43
|
112
|
350
|
180
|
200
|
125
|
4-18
|
|
65
|
46
|
115
|
370
|
180
|
200
|
145
|
8-18
|
|
80
|
49
|
120
|
380
|
180
|
200
|
160
|
8-18
|
|
100
|
56
|
138
|
420
|
180
|
200
|
190
|
8-22
|
|
125
|
64
|
164
|
460
|
180
|
200
|
220
|
8-26
|
|
150
|
70
|
175
|
555
|
270
|
280
|
250
|
8-26
|
|
200
|
71
|
208
|
605
|
270
|
280
|
320
|
12-30
|
|
250
|
76
|
243
|
680
|
270
|
280
|
385
|
12-33
|
|
300
|
83
|
283
|
825
|
380
|
420
|
450
|
16-33
|
|
350
|
92
|
310
|
900
|
380
|
420
|
510
|
16-36
|
|
400
|
102
|
340
|
980
|
450
|
470
|
585
|
16-39
|
|
450
|
114
|
380
|
1030
|
480
|
490
|
610
|
20-39
|
|
500
|
127
|
410
|
1105
|
480
|
490
|
670
|
20-42
|
|
