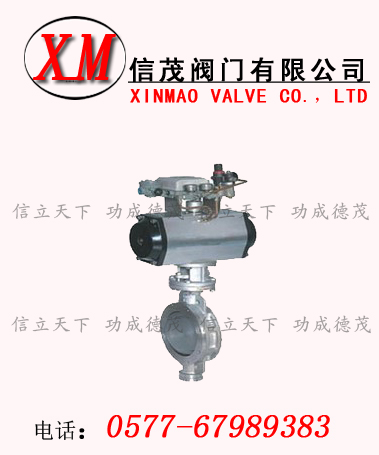

调节蝶阀采用一体化结构，有输入控制信号（4-20mADC或1-5VDC）及单元相电源即可控制运转，具有功能强，体积小，轻便宜人，性能可靠，配套简单元，流通能力大，对常温、干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达0.01%），高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH 等型号电子式电执行机构。它可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。
技术参数和性能
调节蝶阀阀体：
公称通径：DN50～400mm
公称压力：PN1.6,4.0,6.4MPa
连接形式：法兰式按JB/T78-59 JB79-59对夹式法兰连接
材料：HT200 ZG25 ZG1Gr18Ni9Ti ZGOCr18Ni12Mo2Ti
上阀盖：
常温型：-20～+200℃
散热型：+200～+450℃
压盖形式：螺栓压紧式
填料：V型聚四氟乙烯，柔性石墨，石棉纺织填料 衬橡胶，衬四氟乙烯 密封材料:不锈钢,橡胶,四氟乙烯
阀内组件：
阀芯形式：阀板
流量特性：等百分比特性或直线特性
材料：1Cr18Ni9Ti OCr18Ni12M02Ti
执行机构：
类型：可选PSQ系列,3810系列或NB系列电子式角行程执行机构.亦可选用QSQ系列或DYR系列。
技术参数和性能：请参阅对应的执行机构及伺服放大器说明书。
外形尺寸
|
公称通径DN
|
L
|
H1
|
H
|
D1
|
Z-φd
|
D
|
L1
|
|
50
|
43
|
452
|
80/112
|
120/125
|
4-18
|
165
|
208
|
|
65
|
46
|
475
|
88/115
|
136/145
|
4-18
|
185
|
208
|
|
80
|
46/49
|
516
|
96/120
|
160/
|
8-18
|
200
|
208
|
|
100
|
52/56
|
551
|
115/140
|
185
|
8-18
|
220
|
208
|
|
125
|
56/64
|
566
|
128/170
|
210
|
8-18
|
220
|
208
|
|
150
|
56/70
|
606
|
140/180
|
240
|
8-22
|
285
|
256
|
|
200
|
60/76
|
731
|
175/210
|
295
|
8-22
|
340
|
256
|
|
250
|
68/76
|
778
|
202/240
|
355
|
12-22
|
395/405
|
256
|
|
300
|
78/83
|
830
|
242/290
|
410
|
12-22
|
445/460
|
256
|
|
350
|
78/92
|
996
|
266/320
|
470
|
16-22
|
505-520
|
346
|
|
400
|
102
|
1058
|
298/350
|
515/525
|
16-26
|
565/580
|
346
|
|
