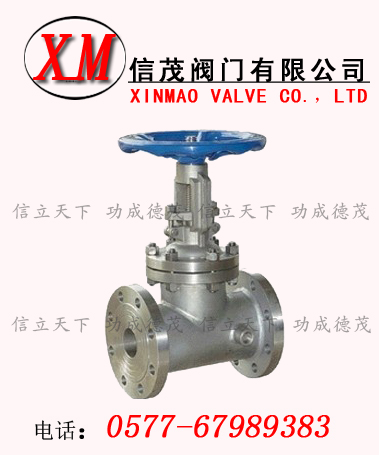

保温夹套闸阀介绍：
保温闸阀主要适用于公称压力PN1.0～10.0MPa、Class150～600、JIS10K～20K，工作温度-29～425℃（碳钢）、-40～500℃（不锈钢）的管路上作启闭用，并能保温和防止介质结晶。可分别适用于重油、胶类、硝酸、醋酸、强氧化性介质及尿素等多种介质。该阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
标准规范：
设计制造标准：GB/T 12234
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
选用不同的材质，标准规范
|
设计制造
|
结构长度
|
连接法兰
|
压力温度等级
|
试验与检验
|
|
GB12234
API600
|
厂标
|
ANSI B16.5
GB9112～9131
JB/T74～90
SH3006
HG20615～20635
|
ANSI B16.34
|
API598 JB/T 9092
|
阀体材料 A105 、 F5 、 F11 、 F22 、 304 、 304L 、 316 、 316L 、 LF2 等。驱动方式 手动。连接形式 承插焊、内螺纹、对焊、法兰。
产品范围
|
公称压力
或压力级
|
公称通径 DN/NPS
|
|
15
|
20
|
25
|
32
|
40
|
50
|
|
1/2
|
3/4
|
1
|
1 1/4
|
1 1/2
|
2
|
|
Class800
|
·
|
·
|
·
|
·
|
·
|
·
|
|
Class150
|
·
|
·
|
·
|
·
|
·
|
·
|
|
Class300
|
·
|
·
|
·
|
·
|
·
|
·
|
|
Class600
|
·
|
·
|
·
|
·
|
·
|
·
|
|
Class900
|
·
|
·
|
·
|
·
|
·
|
·
|
|
Class1500
|
·
|
·
|
·
|
·
|
·
|
·
|
|
Class2500
|
·
|
·
|
·
|
·
|
·
|
·
|
附加说明
保温夹套闸阀的连接法兰规格一般大于阀门的公称通径。
用户无特殊说明，我公司一般按下表配制法兰：
|
阀门公称通径
DN
(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
法兰规格
(mm)
|
15×40
|
20×40
|
25×50
|
32×50
|
40×65
|
50×80
|
65×100
|
80×125
|
100×150
|
|
阀门公称通径DN(mm)
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
法兰规格(mm)
|
125×150
|
150×200
|
200×250
|
250×300
|
300×350
|
350×400
|
400×450
|
450×500
|
500×550
|
|
