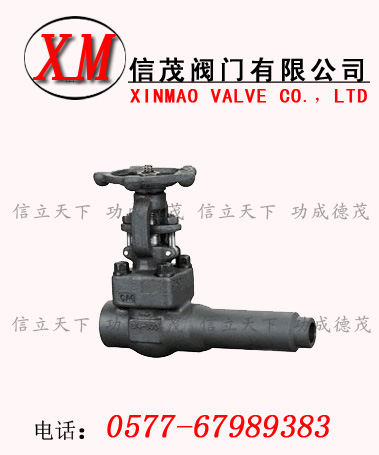

锻钢延长阀体阀门设计结构和特征：
延长阀体阀门符合API602.检验与测试按API598,标记按MSS-SP-25.
采用以下结构
自定心压板压套式
螺纹、承插或对焊接端整体延长阀体
螺栓连接、缠绕垫片密封式阀盖和螺纹连接、全焊密封式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹端符合（NPT）ANSI/ASME B1.20.1
明杆支架型（OS￡Y）
相关压力：
·800LB
锻钢延长阀体阀门800Lb
锻钢延长阀体阀门订货号代号说明
|
连接代号 |
K |
K1 |
K2 |
K3 |
|
螺纹焊接端 |
斜面端 |
加强端 |
承插端 |
锻钢延长阀体阀门标准材质细
|
序号
|
零件名称
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
A105
|
F22
|
F304(L)
|
F316(L)
|
|
1
|
阀体
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
阀座
|
A276420
|
A276304
|
A276304(L)
|
A276316(L)
|
|
3
|
闸板
|
A182410&F430
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
4
|
垫片
|
316夹柔性石墨
|
316夹PTFE
|
|
5
|
阀杆
|
A182F6
|
A276F304
|
A182F304(L)
|
A182F316(L)
|
|
6
|
螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
7
|
销钉
|
A276420
|
A276 304
|
|
8
|
活节螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
9
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
10
|
锁紧螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
11
|
手轮
|
A197
|
|
12
|
铭牌
|
SS
|
|
13 |
阀杆螺母 |
A276420 |
|
14 |
填料压板 |
A105 |
A182F11 |
A182F316(L) |
|
15 |
填料压套 |
A276410 |
A182F304(L) |
A182F316(L) |
|
16
|
填料
|
柔性石墨
|
PTFE
|
|
17 |
阀盖 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
适用温度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
