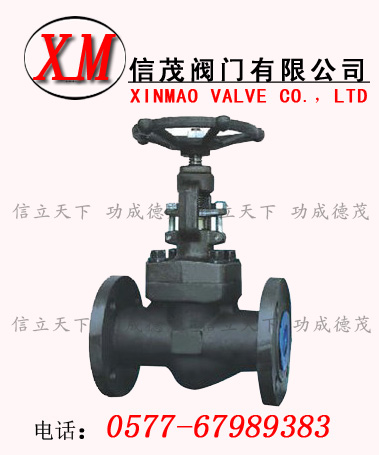

J41H锻钢截止阀介绍：
锻钢截止阀主要用来接通或截断管路中的介质，一般不用于调节流量。
应用范围：
锻钢截止阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为截流装置使用。全径或缩径
明杆支架式
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
阀瓣可变换为节流型、针型、球型和止回阀。
锻钢截止阀结构特点：
锻钢截止阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊接连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。
标准规范：
设计制造标准：GB/T12235、APl602、BS5352、ASME B16.34。
结构长度标准：GB/T 12221-2005
连接端标准：承插端符合ASME B16.11，螺纹端符合ASME B1.20.1
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008、APl598
零件材料与工况：
|
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SS toASTM |
|
TypeAl05 |
TypeAl82F22 |
TypeAl82 F304 |
TypeAl82 F316(L) |
|
l |
阀体 |
A105 |
A182F22 |
A182 F304(L) |
A182 F316fLl |
|
2 |
阀瓣 |
A276420 |
A276 304 |
A276 304fLl |
A276 316fLl |
|
3 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316fLl |
|
4 |
密封座 |
A105 |
A182F304 |
A1 82 F304(L1 |
A182 F316fLl |
|
5 |
密封环 |
A182 F304L |
A182 F316fLl |
|
6 |
阀盖 |
A105 |
A182F22 |
A182F 304fL) |
A182 F 316fLl |
|
7 |
圆柱销 |
A276 420 |
|
|
8 |
垫圈 |
A105 |
A182 F22 |
A182 F304(L) A182 F316(L) |
|
9 |
提升螺母 |
A1942H |
A194 4 |
A194 8 A194 8M |
|
10 |
填料 |
柔性石墨 |
SS+PTFE |
|
11 |
填料压套 |
A276 420 |
A182 F304 |
|
12 |
填料压板 |
A216 WCB |
A35l CF8 |
|
13 |
活节螺栓 |
A19387 |
A193816 |
A19388 |
A19388M
|
|
14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M
|
|
l5 |
阀杆螺母 |
A276—410 |
|
l6 |
手轮 |
A197 |
|
l7 |
铭牌 |
SS |
|
18 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M
|
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
适用温度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
|
