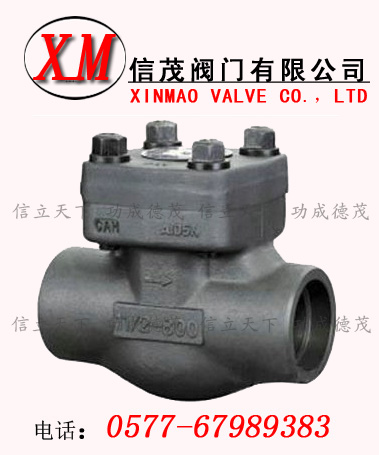

锻钢旋启式止回阀设计结构与说明特征:
止回阀的设计与制造符合MSSP-118和ASME B 16.34。检验与测试按API598,标记按MSS-SP-25。
采用以下结构:
全径或缩径
升降式止回阀
球式止回阀
旋启式止回阀
按需求内置弹簧
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
承插端符合ASME B16.11 Socket weld ends to ASME B 16.11
螺纹连接端(NPT)符合ansi/asme B1.20.1
阀瓣可变换为节流型、针型球型。
尺寸(mm)和重量(kg)
NPS
|
3/8
|
1/2
|
3/4
|
1
|
1 1/4
|
1 1/2
|
2
|
L
|
800Lb
|
79
|
79
|
92
|
111
|
120
|
120
|
140
|
900~1500Lb
|
92
|
111
|
111
|
120
|
120
|
140
|
178
|
H
|
800Lb
|
6l
|
61
|
78
|
84
|
101
|
120
|
133
|
900~1500Lb
|
79
|
79
|
79
|
97
|
105
|
120
|
140
|
重量
|
800Lb
|
1.1
|
1.0
|
1.9
|
3.9
|
4.5
|
7.3
|
10.0
|
900~1500Lb
|
3.1
|
3.0
|
3.6
|
4.3
|
6.1
|
8.8
|
12.6
|
|
