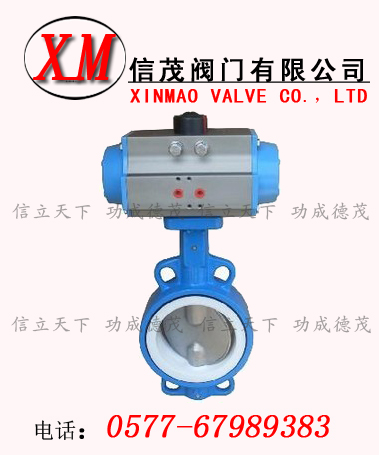

气动蝶阀概述
气动蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀军邮双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准
气动蝶阀特点:1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越关越紧的密封功能。2、密封圈选用不锈钢材质,具有金属硬密硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。3、蝶板密封面堆焊硬质合金,密封面耐磨损,使用寿命长.4、大口径蝶板采用绗架结构,强度高,过流面积大,流阻小。5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。6、驱动装置可以多方位(旋转90°或180°)安装,便于用户使用.
气动蝶阀工作原理;
气动蝶阀是采用随阀杆转动的圆形蝶板做启闭件,以实现启用动作的.气动阀门主要做截断阀使用,也可设计成具有调节或切断的功能,碟阀在低压大中口径管道上的使用越来越多。蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板的厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹性密封和金属密封两种密封形式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。一般采用金属密封的阀门比弹性密封的阀门寿命长,但很难做到完全密封。金属密封能适应较高的工作温度,弹性密封则具有受温度限制的缺陷。如果要求蝶阀作为流量控制使用,主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统.
主要技术参数
公称通经DN(mm)
|
50~2000
|
公称药理PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
密封试验(MPa)
|
0.66
|
1.1
|
1.76
|
2.75
|
强度试验(MPa)
|
0.9
|
1.5
|
2.4
|
3.75
|
适用温度
|
碳钢:-29℃~425℃不锈钢:-40℃~650℃
|
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
泄漏率
|
符合GB/T13927-92标准
|
驱动方式
|
蜗轮传动、电动、气动、液动
|
主要零部件材料
零件名称
|
材料
|
阀体
|
WCB、合金钢、不锈钢、QT450-10
|
蝶板
|
WCB、合金钢、不锈钢、QT450-10
|
阀轴
|
2Cr13不锈钢、合金钢
|
密封圈
|
不锈钢圈
|
填料
|
柔性石墨
|
采用标准
制造标准
|
JB/T8527-97
|
法兰标准
|
GB9113-2000
|
结构长度标准
|
GB12221-89
|
检验标准
|
GB/T13927-92
|
主要外形连接尺寸(单位:mm)
公称通经(DN)
|
主要尺寸
|
法兰尺寸和螺栓规格
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
L
|
H1
|
H
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
50
|
108
|
350
|
112
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
65
|
112
|
370
|
115
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
185
|
145
|
8-18
|
80
|
114
|
380
|
120
|
200
|
160
|
4-18
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
100
|
127
|
420
|
138
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
235
|
190
|
8-22
|
125
|
140
|
460
|
164
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
270
|
220
|
8-26
|
150
|
140
|
555
|
175
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
300
|
250
|
8-26
|
200
|
152
|
760
|
200
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
360
|
310
|
12-26
|
250
|
165
|
830
|
243
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
425
|
370
|
12-30
|
300
|
178
|
895
|
250
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
485
|
430
|
16-30
|
350
|
190
|
950
|
280
|
505
|
460
|
16-22
|
520
|
470
|
12-26
|
555
|
490
|
16-33
|
400
|
216
|
1190
|
305
|
565
|
515
|
16-26
|
580
|
525
|
16-26
|
620
|
550
|
16-36
|
450
|
222
|
1255
|
350
|
615
|
565
|
20-26
|
640
|
585
|
16-30
|
670
|
600
|
20-36
|
500
|
229
|
1305
|
380
|
670
|
620
|
20-26
|
715
|
650
|
20-30
|
730
|
660
|
20-36
|
600
|
267
|
1340
|
445
|
780
|
725
|
20-30
|
840
|
770
|
20-33
|
845
|
770
|
20-39
|
700
|
292
|
1520
|
480
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
960
|
875
|
24-42
|
800
|
318
|
1710
|
530
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
1085
|
990
|
24-48
|
900
|
330
|
1810
|
580
|
1115
|
1050
|
28-33
|
1125
|
1050
|
28-39
|
1185
|
1090
|
28-48
|
1000
|
410
|
1960
|
650
|
1230
|
1160
|
28-36
|
1255
|
1170
|
28-42
|
1320
|
1210
|
28-56
|
1200
|
470
|
2250
|
760
|
1455
|
1380
|
32-39
|
1485
|
1390
|
32-48
|
1530
|
1420
|
32-56
|
|
