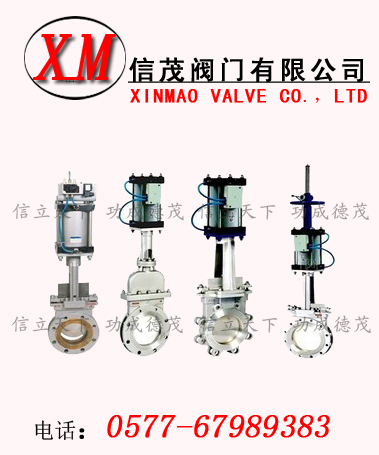

气动刀型闸阀产品简介:
PZ673H(X、F)-2.5、6、10、16系列气动刀型闸阀是我公司生产的系列控制阀门之一。该产品在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点,不断提高产品的科技含量,从一些技术细节着手,完善了阀门的综合性能。该产品通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出,也可以完成连续动作的自动控制。用户可根据实际需要进行选择。气动刀型闸阀品种齐全。主体采用铸铁、铸钢、不锈钢等。通径从DN50~DN1000。产品广泛用于化工、煤碳、制糖、污水、造纸等领域,是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。
气动刀型闸阀主要结构与特点:
本阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成,阀门启闭靠气缸动作来完成。
采用对夹式结构,体积小,重量轻。
完全敞开的通道,可以防止介质在阀内沉积。
新研制的U型封圈,可以保证阀门的良好密封性。
闸板的外密封,则是通过嵌在阀体内具有弹性的密封条来实现,并可借助于螺钉,压板进行调整。
流阻小。
安装维修方便。
气缸正确使用注意事项:
(1)负载运动方向必须与活塞杆的运动方向一致,以免活塞杆产生扭曲现象。
(2)使用过滤器,减压器,润滑器组合(F-R-E组合)以调整空气品质,增长使用寿命。
(3)选用出力比实际负载大的气缸,以免气压不足时发生危险。
(4)注意使用环境温度,气缸内活塞环及密封部分材料的使用温度一般限制在-5℃—+60℃以内。
(5)有腐蚀气体环境,气缸内活塞及密封部分的材料,一般采用PTFE。
控制功能说明
1、采用双电控三位五通电磁阀控制气动刀型闸阀气缸,采用三位开关,可控制闸阀在上限位、下限位及任意位置停留。
2、闸阀在上限位、下限位置停留时,上限位及下限位置的限位开关,发出一组常开或常闭的独立信号触点。可作为状态指示用。
3、闸阀在上限位下限位置停留时,上限位及下限位置的限位开关,自动切断电磁阀相应控制线圈的电源。这样闸阀在上限位及下限位置长期停留时,电磁阀的电控线圈不通电,可避免电磁线圈发热提高电磁阀使用寿命,大大地提高了可靠性。
4、闸阀在上限位及下限位置长期停留时;气源被切断不耗气,但锁定阀门气缸的气压仍保持在气缸中,能保证可靠停位。
5、在气缸开关过程中,切断控制电源,则气缸进出气也同时被切断,锁定阀门气缸的气压仍保持在气缸中,如气缸活塞、电磁阀及接头无泄漏,则闸阀可在任意位置长期停留。
气动刀型闸阀使用范围:气动刀型闸阀从八十年代进入我国。在不到二十年的时间里,其使用范围从普通领域扩展到了更为广阔的各行各业。从矿山电厂的选煤、排矸、排渣。发展到了城市的污水处理,从一般的工业管道发展到了食品、卫生、医药等专业管道系统。超薄型的刀闸阀以其体积小、流阻小、重量轻、易安装、易拆卸等优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等类阀门的流阻大、重量大、安装难、占地面积大等的疑难问题。刀闸阀出现后,大量的通用切断类阀门和调节阀门已被之取代。到今天,全球刀闸阀用量最大的是美国和日本。
气动刀型闸阀特点:气动刀型闸阀按照口径不同制成暗杆和明杆两种形式(暗杆DN50~900mm,明杆DN50—900mm),全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状,对松软物料如纤维、纸浆、木浆具有切断功能,同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器,可防止粉尘、砂砾等擦伤性物质进入填料盒,可显著提高刀板寿命。阀板材质选用不锈钢、精磨抛光处理可获得最佳密封效果。设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长,并且可任意选用驱动装置。阀体、填料涵均为精密铸造,其中阀体采用凸缘式整体铸造,材质可根据用户需要选用304、316、316L、WCB、2Crl3,密封圈采用PTFE增强聚四氟乙烯材质,耐腐蚀、耐磨损、不沾渣。阀板有5个支撑点,使阀板有很好的自对中。当阀门处于关闭状态,并承受背压时,阀板不发生偏移。气动刀型闸阀内部可制成V形、三角形、五角形通道。V型闸板可作为调节控制使用。动刀型闸阀连接形式有对夹式、法兰支耳式,密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯软密封。适用介质:金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。
|
