| 产品名称： |
泄压持压阀 |
| 产品型号： |
500X |
| 产品特点： |
信茂泄压持压阀：质量可靠，价格实惠，交货及时，售后周到.我公司提供全套工程阀门解决方案，阀门售前、售中、售后专业服务! |
 |
|
泄压持压阀结构特点和用途

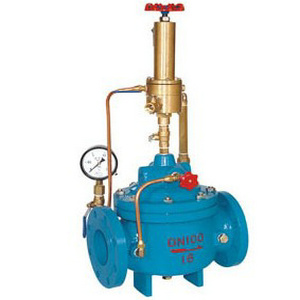

500X泄压/持压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，即可以作泄压阀用又可作持压阀用。作泄压阀用时，可维持供水路压力在设定的安全值之下；做持压阀用，可维持主阀上游水压在设定值之上，保持主阀上游供水压力。
本产品利用水力自力控制，不需要其它装置和能源，保养简便，一阀多用。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
泄压持压阀工作原理
1、作泄压阀：当泄压/持压导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口，此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。
2、作持压阀：当泄压/持压导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。
泄压持压阀主要技术参数
|
公称压(Mpa)
|
壳体试验压力(MPa)
|
密封试验压力(MPa)
|
适用介质
|
介质温度(℃)
|
|
1.0
|
1.5
|
1.1
|
水
|
0-80
|
|
1.6
|
2.4
|
1.76
|
|
2.5
|
3.75
|
2.75
|
|
零件名称
|
零件材料
|
|
阀体 阀盖
|
WCB
|
|
阀座 阀盘
|
铜合金
|
|
密封圈 O型圈
|
丁腈橡胶
|
|
阀杆
|
2Cr13
|
|
弹簧
|
50CrVA
|
|
针型阀
|
铜合金
|
|
球阀
|
铜合金
|
|
泄压/持压导阀
|
铜合金
|
|
微型过滤器
|
不锈钢
|
|
公称通径DN
|
L
|
H
|
H1
|
A
|
B
|
|
50
|
250
|
505
|
90
|
170
|
170
|
|
65
|
280
|
520
|
98
|
180
|
180
|
|
80
|
310
|
535
|
110
|
190
|
190
|
|
100
|
350
|
555
|
120
|
200
|
200
|
|
125
|
400
|
590
|
145
|
215
|
215
|
|
150
|
450
|
645
|
155
|
230
|
230
|
|
200
|
550
|
715
|
190
|
255
|
255
|
|
250
|
650
|
780
|
250
|
295
|
295
|
|
300
|
800
|
880
|
290
|
325
|
325
|
|
350
|
900
|
940
|
330
|
380
|
380
|
|
400
|
1000
|
1000
|
360
|
415
|
415
|
|
450
|
1000
|
1030
|
445
|
435
|
435
|
|
500
|
1100
|
1060
|
495
|
460
|
460
|
|
600
|
1100
|
1150
|
550
|
520
|
520
|
|
700
|
1450
|
1210
|
605
|
570
|
570
|
|
800
|
1560
|
1290
|
730
|
620
|
620
|
|
900
|
1800
|
1390
|
800
|
670
|
670
|
|
1000
|
2000
|
1500
|
910
|
830
|
830
|
