产品展示

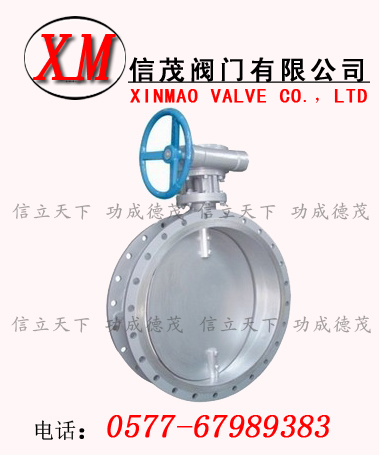

不锈钢通风蝶阀
放大图片
产品名称: 不锈钢通风蝶阀
产品型号: D41W
产品特点: 信茂通风蝶阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
不锈钢通风蝶阀详细资料:

通风蝶阀简介:蝶阀是一种结构简单的调节阀,同时也可用于低压管道介质的开关控制。通风蝶阀是一种非密闭型蝶阀。通风蝶阀应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断的管道控制装置。本类阀门在管道中一般应当水平安装。它的结构特点有以下两点:1.采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便。2.内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装,不受介质流向影响

通风蝶阀安装要点:.安装位置、高度、进出口方向必须符合设计要求,注意介质流动的方向应与阀体所标箭头方向一致,连接应牢固紧密。 2.阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验持续的时间符合GB 50243要求。
通风蝶阀安装说明:
1、安装前必须仔细核对阀门的标志、合格证是否符合使用要求,核实后应进行清洁处理。未安装使用的阀门应存放在干燥的室内。保管时间较长的阀门,要定期清洗,吹干、涂防锈油。阀门两端应用盲板保护法兰密封面。2、根据介质流动方向进行安装;优先考虑卧式安装。3、通风蝶阀与管道的连接螺栓,安装时应按对角对方向多次拧紧,不得单件一次拧紧,以防受力不均而造成法兰连接处泄漏。4、通风蝶阀安装时,应以蝶板处于关闭位置为宜,防止杂物进入阀腔搓伤密封面,用户要试压时,切要两端用法兰对夹装好后试压。5、阀门与管道连接时,要求管道上使用对焊钢法兰或通风蝶阀专用法兰。如果采用平焊钢法兰时,必须要求法兰内孔与垫圈内孔一样大,以保证垫圈的有效密封面。6、通风蝶阀出厂时已将控制机构的启闭行程调好,为防止电源接通时方向搞错,用户在第一次接通电源前,要先手动至关开位置的1/3初。并检查指示盘方向与阀门开启方向是否一致。7、阀门在使用时,如发现故障,应立即停止使用。
主要参数
公称压力(MPa)
0.05MPa
介质温度
-30℃~-350℃
强度试验
0.1MPa
适用介质
冷热风、烟气
介质流速
25m/s
泄漏率
3%

主要零件材料

零件名称
阀体
阀板
阀轴
材料
碳钢
碳钢
碳钢、不锈钢

主要外形连接尺寸                           单位:mm

DN
D
D1
L
L1
L2
 n-Фd
b
300
405
370
120
716
220
8-12
10
350
455
420
140
786
240
8-14
10
400
505
470
140
924
270
12-18
10
450
570
530
160
999
295
12-18
10
500
620
580
160
1079
325
12-18
10
600
720
680
180
1140
380
16-18
12
700
820
780
180
1240
430
16-18
12
800
920
880
200
1350
490
16-18
12
900
1040
990
200
1450
540
16-18
14
1000
1140
1090
220
1550
590
20-18
14
1100
1240
1190
220
1800
640
20-18
14
1200
1340
1290
240
1900
690
20-18
14
1300
1440
1390
240
2020
760
20-18
16
1400
1540
1490
260
2120
810
24-18
16
1500
1640
1590
260
2220
860
24-18
16
1600
1740
1690
280
2390
980
24-18
16
1700
1840
1790
280
2590
1030
28-22
16
1800
1940
1890
300
2709
1096
28-22
16
1900
2040
1990
300
2826
1146
32-22
16
2000
2150
2090
320
2926
1196
32-26
16
2200
2360
2300
340
3126
1296
36-26
16
2400
2560
2500
360
3326
1396
36-26
18
2600
2760
2700
380
3526
1496
40-26
18
2800
2960
2900
400
3726
1596
40-26
18
3000
3190
3110
400
4098
1698
44-30
18
3200
3390
3310
440
4338
1798
44-30
20
3400
3590
3510
440
4578
1898
48-30
20
3600
3790
3710
480
4780
1998
48-30
20
3800
4000
3910
480
5000
2098
52-30
22
4000
4210
4120
520
5200
2210
52-30
22
