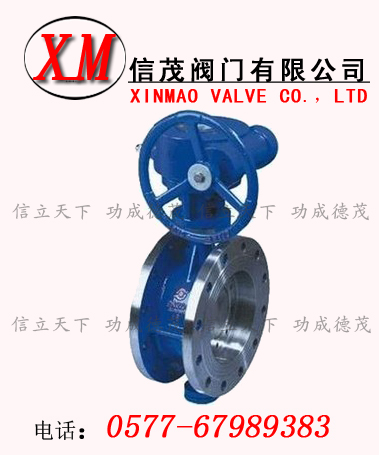

硬密封蝶阀简介:
硬密封蝶阀广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业,可安装在温度≤425℃,介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。
驱动形式有手动、蜗轮传动、气动、液动、电动、电液联动等执行机构,可实现远距离控制和自动化操作。金属硬密封蝶阀系列产品,系长寿命、节能型蝶阀。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。应用范围:
治金、电力、石油化工、以及给排水和市政建设等工业管道
硬密封蝶阀结构特点:
1、硬密封蝶阀采用三偏心硬密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、根据用户需求,阀门供应网的硬密封蝶阀可以设计成具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。
采用标准
设计标准 :GB/T12238-1989;JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
D73H/D373H/D673H/D973H-(6、10)C、P、R、V系列对夹式金属硬密封蝶阀
公称
通径
DN
|
外形尺寸
|
连接尺寸
|
L
|
H
|
D73H/D373H/D673H/D973H
|
PN0.6MPa
|
PN1.0MPa
|
H1
|
A1
|
B1
|
D1
|
Z-d
|
D1
|
Z-d
|
50
|
43
|
112
|
350
|
180
|
200
|
110
|
4-14
|
125
|
4-18
|
65
|
46
|
115
|
370
|
180
|
200
|
130
|
4-14
|
145
|
4-18
|
80
|
64
|
120
|
380
|
180
|
200
|
150
|
4-18
|
160
|
8-18
|
100
|
64
|
138
|
420
|
180
|
200
|
170
|
8-18
|
180
|
8-18
|
125
|
70
|
164
|
460
|
180
|
200
|
200
|
8-18
|
210
|
8-18
|
150
|
76
|
175
|
555
|
270
|
280
|
225
|
8-18
|
240
|
8-22
|
200
|
89
|
208
|
605
|
270
|
280
|
280
|
12-18
|
295
|
8-22
|
250
|
114
|
243
|
680
|
270
|
280
|
335
|
12-22
|
350
|
12-22
|
300
|
114
|
283
|
800
|
380
|
420
|
395
|
12-22
|
400
|
12-22
|
350
|
127
|
310
|
835
|
380
|
420
|
445
|
16-22
|
460
|
16-22
|
400
|
140
|
340
|
915
|
450
|
470
|
495
|
16-22
|
515
|
16-26
|
450
|
152
|
380
|
960
|
480
|
490
|
550
|
16-22
|
565
|
20-26
|
500
|
152
|
410
|
1020
|
480
|
490
|
600
|
20-22
|
620
|
20-26
|
600
|
178
|
470
|
1225
|
480
|
490
|
705
|
20-26
|
725
|
20-30
|
700
|
229
|
550
|
1355
|
640
|
660
|
810
|
24-26
|
840
|
24-30
|
800
|
241
|
640
|
1470
|
640
|
660
|
902
|
24-30
|
950
|
24-33
|
900
|
241
|
710
|
1545
|
750
|
860
|
1020
|
24-30
|
1050
|
28-33
|
1000
|
300
|
770
|
1795
|
850
|
900
|
1120
|
28-30
|
1160
|
28-36
|
1200
|
360
|
890
|
1965
|
850
|
900
|
1340
|
32-33
|
1380
|
32-39
|
D73H/D373H/D673H/D973H-(16、25)C、P、R、V系列对夹式金属硬密封蝶阀
公称
通径
DN
|
外形尺寸
|
连接尺寸
|
L
|
H
|
D73H/D373H/D673H/D973H
|
PN1.6MPa
|
PN2.5MPa
|
H1
|
A1
|
B1
|
D1
|
Z-d
|
D1
|
Z-d
|
50
|
43
|
112
|
350
|
180
|
200
|
125
|
4-18
|
125
|
4-18
|
65
|
46
|
115
|
370
|
180
|
200
|
145
|
4-18
|
145
|
8-18
|
80
|
49
|
120
|
380
|
180
|
200
|
160
|
8-18
|
160
|
8-18
|
100
|
56
|
138
|
420
|
180
|
200
|
180
|
8-18
|
190
|
8-22
|
125
|
64
|
164
|
460
|
180
|
200
|
210
|
8-18
|
220
|
8-26
|
150
|
70
|
175
|
555
|
270
|
280
|
240
|
8-22
|
250
|
8-26
|
200
|
71
|
208
|
605
|
270
|
280
|
295
|
12-22
|
310
|
12-26
|
250
|
76
|
243
|
680
|
270
|
280
|
335
|
12-26
|
370
|
12-30
|
300
|
83
|
283
|
825
|
380
|
420
|
410
|
12-26
|
430
|
16-30
|
350
|
92
|
310
|
900
|
380
|
420
|
470
|
16-26
|
490
|
16-33
|
400
|
102
|
340
|
980
|
450
|
470
|
525
|
16-30
|
550
|
16-36
|
450
|
114
|
380
|
1030
|
480
|
490
|
585
|
20-30
|
600
|
20-36
|
500
|
127
|
410
|
1105
|
480
|
490
|
650
|
20-33
|
660
|
20-36
|
600
|
154
|
470
|
1310
|
480
|
490
|
770
|
20-36
|
770
|
20-39
|
700
|
165
|
550
|
1435
|
640
|
660
|
840
|
24-36
|
875
|
24-42
|
800
|
190
|
640
|
1605
|
640
|
660
|
950
|
24-39
|
990
|
24-48
|
900
|
203
|
710
|
1745
|
750
|
860
|
1050
|
28-39
|
1090
|
28-48
|
1000
|
216
|
770
|
1885
|
850
|
900
|
1170
|
28-42
|
1210
|
28-56
|
1200
|
254
|
890
|
2105
|
850
|
900
|
1390
|
32-48
|
1420
|
32-56
|
D73H/D373H/D673H/D973H-(40)C、P、R、V系列对夹式金属硬密封蝶阀
公称
通径
DN
|
外形尺寸
|
连接尺寸
|
L
|
H
|
D73H/D373H/D673H/D973H
|
PN4.OMPa
|
H1
|
A1
|
B1
|
D1
|
Z-d
|
50
|
43
|
112
|
350
|
180
|
200
|
125
|
4-18
|
65
|
46
|
115
|
370
|
180
|
200
|
145
|
8-18
|
80
|
49
|
120
|
380
|
180
|
200
|
160
|
8-18
|
100
|
56
|
138
|
420
|
180
|
200
|
190
|
8-22
|
125
|
64
|
164
|
460
|
180
|
200
|
220
|
8-26
|
150
|
70
|
175
|
555
|
270
|
280
|
250
|
8-26
|
200
|
71
|
208
|
605
|
270
|
280
|
320
|
12-30
|
250
|
76
|
243
|
680
|
270
|
280
|
385
|
12-33
|
300
|
83
|
283
|
825
|
380
|
420
|
450
|
16-33
|
350
|
92
|
310
|
900
|
380
|
420
|
510
|
16-36
|
400
|
102
|
340
|
980
|
450
|
470
|
585
|
16-39
|
450
|
114
|
380
|
1030
|
480
|
490
|
610
|
20-39
|
500
|
127
|
410
|
1105
|
480
|
490
|
670
|
20-42
|
硬密封蝶阀保养方法:1、硬密封蝶阀在使用过程中,应经常保持清洁,传动螺纹必须定期润滑,发现故障时,应立即停止使用,查明原因清除故障。2、填料压盖的螺栓应均匀地拧紧,不应压成歪斜状态,以免碰伤阻碍阀杆运动或造成泄漏。3、安装时,可将阀门按连接方式直接装置在管路上。一般情况下,可安装在管路任意位置上,但需便于操作的检修,注意截止阀介质流向应是纵阀瓣下面往上流,升降式止回阀只能水平安装。4、硬密封蝶阀使用时,只作全开或全闭,不允许做调节流量用,以免密封面受冲蚀,加速磨损。闸阀和上螺纹截止阀内有倒密封装置,手轮旋至最上位置拧紧,即可阻止介质从填料处泄漏。5、硬密封蝶阀开、关时应用手轮,请勿借助杠杆或其它工具,以免损坏阀件。手轮顺时针旋转为关闭,反之为开启。6、安装前,必须仔细核对本阀标志的压力,通径是否符合使用要求,消除运输过程所造成的缺陷,并消除阀件的污垢。7、长期存放的阀门,应作定期检查,对外露的加工表面须保持清洁,清除污垢,存放时球阀应两端堵塞并处于开启状态,气动蝶阀,通道的两端应堵塞并处于关闭状态,整齐地存放在室内通风干燥的地方,严禁堆置或露天存放。 |
