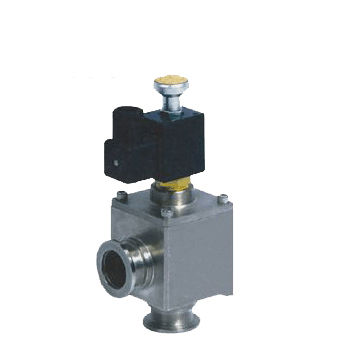

GYC-JQ高真空电磁压差式充气阀简介:
该系列高真空电磁压差式充气阀,是安装在机械真空泵上的专用阀门。安装于机械真空泵的进气口,并与泵同步开启和关闭。当泵停止工作或电源突然中断时,阀门能依靠大气与真空的压差力使阀板自动关闭,将真空系统封闭,保持其真空度,并将大气通过阀的节流孔充入泵腔内,从而避免泵油逆流污染真空系统。
适用的工作介质为空气及非腐蚀性气体。
高真空电磁压差式充气阀主要性能指标:
适用范围(Pa) 105~1.3x105Pa
阀门漏率(Pa.L/S) ≤1.3x10-5Pa
开闭时间(S) DN≤63 20;80≤DN≤200 30; DN≥250 48
介质温度(℃) -25~+80(密封材料为丁腈橡胶)
-30~+150(密封材料为氟橡胶)
信号反馈 标准出厂:带无源触点型
安装位置:阀板密封面上端口接泵入气口
电源:交流220V 50Hz,6W或直流24V,3W(特殊规格可定做)
压缩空气(只适用于气动):0.4~0.7MPa
阀门开启或关闭时间:≤1s
阀门位置指示:带有启闭位置指示开关(磁性开关
开闭时间(S) ≤3
安装方式 垂直或水平
法兰标准(V/Hz) GB4982;JB919
高真空电磁压差式充气阀外形尺寸;
规格型号
|
DN
|
D
|
B
|
H
|
A
|
bxb
|
GYC-JQ16/KF
|
16
|
30
|
17.2
|
153
|
40
|
37x37
|
GYC-JQ25/KF
|
25
|
40
|
26.2
|
155
|
50
|
62x62
|
GYC-JQ40/KF
|
40
|
55
|
41.2
|
178
|
65
|
80x80
|
|
