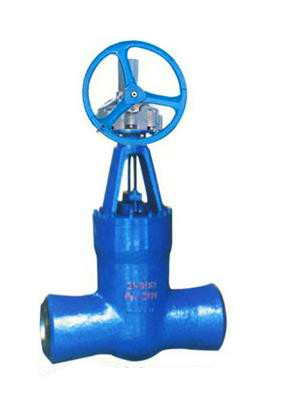

伞齿轮焊接双闸板闸阀概述：闸阀又称闸板阀或闸门阀，应用最广泛的一种阀门。它是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。
闸阀具有以下优点：
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短，制造工艺性好，适用范围广。
伞齿轮焊接双闸板闸阀用途：
安装水、汽管道上，作启闭装置用。
结构简述：
1. 支管两端为焊接连接，阀门的开启和关闭由齿轮传动装置来控制。
2. 阀门关闭主要通过阀盖上的锥齿轮机构及能够调整的为双式单闸板，万向顶、夹圈等组成，借阀体内导向作升降运动。
3. 阀座密封面采用钴基硬质合金堆焊而成，耐磨、抗擦伤性能好。
4. 阀杆表面经抗蚀性氮化处理，具有良好的抗腐蚀性和抗擦伤性。
5. 压力自紧式密封机构，借介质压力压紧楔形密封圈来达到密封，介质压力越高密封性能越好。
安装说明： 1. 阀门安装时必须垂直安装在水平管道上， 介质可以从任何一侧进入。管道冲洗干净后， 才可安装阀门。 2. 此阀在使用时，应全开或全关，不能作调节 阀使用。
|
主 要 外 型 尺 寸 和 连 接 尺 寸
|
|
型 号
|
图 号
|
公称通径
DN
|
主要外型尺寸(mm)
|
连 接 尺 寸（mm）
|
|
长
|
宽
|
高
|
L
|
H
|
D
|
D1
|
D2
|
b
|
z-d
|
|
Z562Y－20
|
F1764
|
175
|
765
|
500
|
1590
|
750
|
1369
|
223
|
182
|
175
|
|
|
|
Z562Y－20
|
F1864
|
225
|
765
|
500
|
1590
|
750
|
1369
|
277
|
227
|
208
|
|
|
|
Z542H－10
|
F2144
|
250
|
650
|
500
|
1580
|
650
|
1080
|
500
|
313
|
313
|
60
|
12-41
|
|
