产品展示
弹性座封闸阀
放大图片

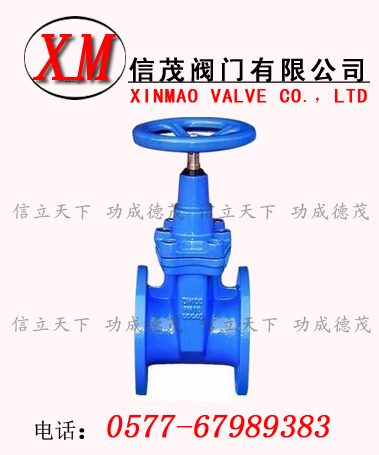

产品名称: 弹性座封闸阀
产品型号: Z45X、RVHX
产品特点: 信茂弹性座封闸阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务!
弹性座封闸阀详细资料:

弹性座封闸阀概述:

长期以来市场上使用的一般闸阀普遍存在着漏水或生锈现象,阀门供应网引进欧洲高科技橡胶及阀门制造技术所生产的弹性座封闸阀,克服了一般闸阀密封不良,生锈等缺陷,弹性座封闸阀利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果,该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命等显著优点。

弹性座封闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关, 不能作调节和节流。暗杆弹性座封闸阀利用阀门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良、漏水和生锈的现象,更有效的节约安装空间。软密封闸阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节和截流装置使用。

开启阀门时,当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上,再倒回 1/2-1圈,作为全开阀门的位置。因此,阀门的全开位置,按闸板的位置(即行程〉来确定。

弹性座封闸阀的工作压力,要求≥管道的工作压力,在不影响价格的前提下,阀门可承受的工压应大于管道实际的工压;软密封闸阀关闭状况下的任何一侧应能承受1.1倍阀门工压值而不渗漏;阀门开启状况下,阀体应能承受二倍阀门工压的要求。

弹性座封闸阀应用范围:

弹性座封闸阀特别适用于生活饮用水系统、食品医药行业、工业给排水及污水处理、天燃气与煤气等,软密封闸阀也可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上。

弹性座封闸阀结构特点:

平底式阀座
软密封闸阀底部采用全流域直通式设计,无滞流凹腔结构,确保流体畅通,也不会对介质造成二次污染。

全包覆闸板
闸板采用球铁QT500-7骨架整体包覆高性能橡胶,成熟的硫化技术和先进的硫化工艺,彻底将闸板铁芯与流体隔离。包覆紧密可靠,其结合强度符合DVGW要求,即使受到频繁的挤压应力橡胶也不会脱落。
阀杆螺母与闸板两体式结构,保证足够自由度,启闭灵活并无卡阻现象。

可靠的上密封
阀杆与顶盖间的上密封,采用“内3外2”共五道“O”型密封圈结构,与传统闸阀的填料密封结构相比,密封紧密可靠,磨擦阻力大幅减小。

防腐性能
壳体(球铁QT500-7)内外表面静电喷涂环氧树脂粉末,涂层均匀牢固,绝不露铁; 中腔连接螺栓顶部封胶,隔绝螺栓与环境的接触,以防腐蚀。

食品级卫生要求
闸阀内腔喷涂无毒环氧树脂粉末,符合DVGW标准(德国),远高于GB/T17219要求; 阀杆、阀杆螺母等内件采用不锈钢或青铜,不受水腐蚀; 包覆橡胶符合饮用水卫生标准

弹性座封闸阀的操作机构

弹性座封闸阀操作时的启闭方向,一律应顺时针关闭。
由于管网中的气动阀,经常是人工启闭,启闭转数不宜过多,就是大口径阀门亦应在200-600转内。
为了便于一个人的启闭操作,在管道工压状况下,最大启闭力矩宜为240N-m。
弹性座封闸阀启闭操作端应为方榫,且尺寸标准化,并面向地面,以便人们从地面上可直接操作。带轮盘的阀门不适用于地下管网。

标准规范:

设计制造标准:CJ/T 216-2005、JB/T6376-2005
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

主要零部件材料

名称

材料

阀体

灰铸铁、球墨铸铁、铸钢

闸板

球墨铸铁外覆三元乙丙或丁腈橡胶

内六角螺栓

碳化处理

密封圈

丁腈橡胶

阀盖

灰铸铁、球墨铸铁、铸钢

阀杆

不锈钢

“O” 形密封圈

丁腈橡胶

止推轴承

锡青铜

螺栓

不锈钢

压盖

球墨铸铁、铸钢

防尘罩

丁腈橡胶

手轮(传动帽)

可锻铸铁

主要外形连接尺寸

DN

500

600

700

800

900

1000

1200

L

457

508

660

720

780

840

960

H(手轮)

1480

1665

2200

2800

2800

3000

3000

H(伞齿轮)

1650

1900

2350

2950

2950

3150

3150

H(电动)

电动装置可由用户指定
