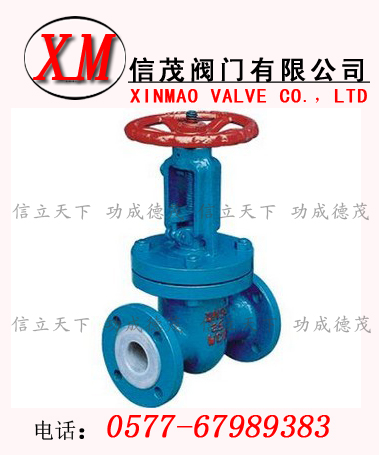

衬氟闸阀概述：
衬氟闸阀是一种最带见的启闭阀门，利用两侧面密封呈楔状的闸板来接通或截断管路中介质，楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动的介质冲蚀而加快密封面的损坏。FEP(F46)、PCTFE(F3)衬氟闸阀适用在-20℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP衬氟阀门还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
衬氟闸阀采用的密封副为FEP或其它材料组合，磨擦系数小，启闭力矩低；填料采用PTFE标准填料，密封性能好，维修更换方便；带有弹性的闸板，可补偿闸板密封与阀座密封面之间楔角偏差，吻合度好，密封效果理想。
应用范围：
Z41F3、Z41F46衬氟闸阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
阀体有扁体和圆体两种形状：GB国标阀门采用圆体，ANSI磅级美标阀门DN≤300Lb采用扁体，DN≥400Lb采用圆体。
工作温度：-50℃～150℃
结构特点：
1、阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP（F46）等氟塑料；
2、密封副为FPF（F46）/ FEP（F46）或其它材料组合，摩擦系数小，启闭力矩低；
3、填料采用PTFE（F4）标准填料，密封性能好，维护更换方便；
4、带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；
5、介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。
A 产品连接件少，整体钢性好。
B 截流速度快。
C 开度限位机构方便，灵活，精确。
D 体形小巧，外形美观。
E 操作简单，省力，维修方便。
F 流体阻力小，密封面受介质的冲蚀小。
G 介质流向不爱限制，不扰流，不降低压力。
衬氟闸阀标准规范：
设计制造标准：GB/T 12234
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
衬氟闸阀零件材料与工况：
1.阀体材质:碳钢、不锈钢。[可选]
2.密封材质:流道全衬四氟。
3.填料: PTFE。
4.阀杆材质:不锈钢304、不锈钢316、不锈钢2cr13。
基本型号
|
手动
|
Z41F3
|
Z40F3
|
蜗轮
|
Z441F3
|
Z440F3
|
|
Z41F46
|
Z40F46
|
Z541F46
|
Z540F46
|
|
气动
|
Z641F3
|
Z640F3
|
电动
|
Z941F3
|
Z940F3
|
|
Z641F46
|
Z640F46
|
Z941F46
|
Z940F46
|
技术规范
|
设计标准
|
GB12234
|
|
结构长度
|
GB12221
|
|
法兰标准
|
JB/T79-94
|
|
GB9113.1-26
|
|
检验试验
|
GB/T13927
|
|
驱动方式
|
手动、电动、气动
|
主要零部件材料表
|
序号
|
零件名称
|
灰铸铁
|
铸钢
|
不锈耐酸铸钢
|
超低碳不锈耐酸铸阀
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
阀体/端盖/闸板
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
阀杆
|
1Cr13
|
2Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
衬里/阀座
|
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
|
|
4
|
填料/压盖
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
5
|
填料
|
PTFE(F4)
|
PTFE(F4)
|
PTFE(F4)
|
|
6
|
活节螺栓
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
|
7
|
阀杆螺母
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
|
8
|
紧固螺母
|
45
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|
9
|
螺母
|
|
0Cr18Ni9
|
0Cr18Ni9
|
|
10
|
手轮
|
WCB
|
WCB
|
WCB
|
主要外型和连接尺寸
|
公称通径
|
标准值
|
参考值
|
|
DN(mm)
|
NPS(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Фd
|
W
|
D0
|
H
|
WT(Kg)
|
|
PN0.6MPa
|
|
15
|
1/2
|
130
|
80
|
55
|
40
|
2
|
12
|
4-Ф12
|
100
|
100
|
120
|
5
|
|
20
|
3/4
|
150
|
90
|
65
|
50
|
2
|
14
|
4-Ф12
|
100
|
120
|
140
|
6
|
|
25
|
1
|
160
|
100
|
75
|
60
|
2
|
14
|
4-Ф12
|
120
|
130
|
150
|
7
|
|
32
|
11/4
|
180
|
120
|
90
|
70
|
2
|
16
|
4-Ф14
|
120
|
156
|
185
|
10
|
|
40
|
11/2
|
240
|
130
|
100
|
80
|
3
|
16
|
4-Ф14
|
160
|
165
|
205
|
18
|
|
50
|
2
|
250
|
140
|
110
|
90
|
3
|
16
|
4-Ф14
|
160
|
350
|
400
|
25
|
|
65
|
21/2
|
270
|
160
|
130
|
110
|
3
|
16
|
4-Ф14
|
180
|
370
|
435
|
30
|
|
80
|
3
|
280
|
185
|
150
|
125
|
3
|
18
|
4-Ф18
|
180
|
430
|
510
|
43
|
|
100
|
4
|
300
|
205
|
170
|
145
|
3
|
18
|
4-Ф18
|
220
|
495
|
595
|
58
|
|
125
|
5
|
325
|
235
|
200
|
175
|
3
|
20
|
8-Ф18
|
220
|
610
|
735
|
100
|
|
150
|
6
|
350
|
260
|
225
|
200
|
3
|
20
|
8-Ф18
|
240
|
670
|
820
|
115
|
|
200
|
8
|
400
|
315
|
280
|
255
|
3
|
22
|
8-Ф18
|
240
|
815
|
1015
|
145
|
|
250
|
10
|
450
|
370
|
335
|
310
|
3
|
24
|
12-Ф18
|
240
|
965
|
1215
|
230
|
|
300
|
12
|
500
|
435
|
395
|
362
|
4
|
24
|
12-Ф23
|
280
|
1140
|
1440
|
335
|
|
350
|
14
|
550
|
485
|
445
|
412
|
4
|
26
|
12-Ф23
|
280
|
1275
|
1625
|
540
|
|
400
|
16
|
600
|
535
|
495
|
462
|
4
|
28
|
16-Ф23
|
320
|
1445
|
1845
|
670
|
|
450
|
18
|
650
|
590
|
550
|
518
|
4
|
28
|
16-Ф23
|
320
|
1530
|
1980
|
780
|
|
500
|
20
|
700
|
640
|
600
|
568
|
4
|
30
|
16-Ф23
|
360
|
1725
|
2225
|
850
|
|
公称通径
|
标准值
|
参考值
|
|
DN(mm)
|
NPS(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Фd
|
D0
|
H
|
H1
|
WT(Kg)
|
|
PN1.0MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-Ф14
|
100
|
110
|
125
|
6
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-Ф14
|
100
|
120
|
140
|
7
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-Ф14
|
120
|
132
|
155
|
8
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-Ф18
|
120
|
156
|
185
|
11
|
|
40
|
11/2
|
240
|
145
|
110
|
85
|
3
|
18
|
4-Ф18
|
160
|
167
|
210
|
20
|
|
50
|
2
|
250
|
160
|
125
|
100
|
3
|
20
|
4-Ф18
|
160
|
358
|
410
|
28
|
|
65
|
21/2
|
270
|
180
|
145
|
120
|
3
|
20
|
4-Ф18
|
180
|
375
|
440
|
32
|
|
80
|
3
|
280
|
195
|
160
|
135
|
3
|
22
|
4-Ф18
|
180
|
435
|
515
|
45
|
|
100
|
4
|
300
|
215
|
180
|
155
|
3
|
22
|
8-Ф18
|
220
|
500
|
600
|
60
|
|
125
|
5
|
325
|
245
|
210
|
185
|
3
|
24
|
8-Ф18
|
220
|
615
|
740
|
110
|
|
150
|
6
|
350
|
280
|
240
|
210
|
3
|
24
|
8-Ф23
|
240
|
675
|
825
|
120
|
|
200
|
8
|
400
|
335
|
295
|
265
|
3
|
26
|
8-Ф23
|
280
|
820
|
1020
|
150
|
|
250
|
10
|
450
|
390
|
350
|
320
|
3
|
28
|
12-Ф23
|
320
|
970
|
1220
|
240
|
|
300
|
12
|
500
|
440
|
400
|
368
|
4
|
28
|
12-Ф23
|
320
|
1145
|
1445
|
340
|
|
350
|
14
|
550
|
500
|
460
|
428
|
4
|
30
|
16-Ф23
|
360
|
1280
|
1630
|
550
|
|
400
|
16
|
600
|
565
|
515
|
482
|
4
|
32
|
16-Ф25
|
400
|
1450
|
1850
|
680
|
|
450
|
18
|
650
|
615
|
565
|
532
|
4
|
32
|
20-Ф25
|
500
|
1538
|
1988
|
795
|
|
500
|
20
|
700
|
670
|
620
|
585
|
4
|
34
|
20-Ф25
|
500
|
1730
|
2230
|
880
|
PN1.6MPa
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-Ф14
|
120
|
110
|
130
|
7
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-Ф14
|
120
|
120
|
140
|
8
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-Ф14
|
120
|
135
|
160
|
9
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-Ф18
|
160
|
160
|
190
|
13
|
|
40
|
11/2
|
240
|
145
|
110
|
85
|
3
|
18
|
4-Ф18
|
160
|
170
|
220
|
25
|
|
50
|
2
|
250
|
160
|
125
|
100
|
3
|
20
|
4-Ф18
|
160
|
360
|
410
|
32
|
|
65
|
21/2
|
270
|
180
|
145
|
120
|
3
|
20
|
4-Ф18
|
180
|
380
|
440
|
38
|
|
80
|
3
|
280
|
195
|
160
|
135
|
3
|
22
|
8-Ф18
|
180
|
440
|
520
|
50
|
|
100
|
4
|
300
|
215
|
180
|
155
|
3
|
24
|
8-Ф18
|
240
|
500
|
600
|
68
|
|
125
|
5
|
325
|
245
|
210
|
185
|
3
|
26
|
8-Ф18
|
240
|
615
|
740
|
125
|
|
150
|
6
|
350
|
280
|
240
|
210
|
3
|
28
|
8-Ф23
|
280
|
680
|
830
|
170
|
|
200
|
8
|
400
|
335
|
295
|
265
|
3
|
30
|
12-Ф23
|
280
|
820
|
1020
|
210
|
|
250
|
10
|
450
|
405
|
355
|
320
|
3
|
32
|
12-Ф25
|
320
|
980
|
1230
|
260
|
|
300
|
12
|
500
|
460
|
410
|
375
|
4
|
34
|
12-Ф25
|
320
|
1150
|
1450
|
480
|
|
350
|
14
|
550
|
520
|
470
|
435
|
4
|
38
|
16-Ф25
|
400
|
1285
|
1635
|
620
|
|
400
|
16
|
600
|
580
|
525
|
485
|
4
|
40
|
16-Ф30
|
400
|
1455
|
1855
|
805
|
|
450
|
18
|
650
|
640
|
585
|
545
|
4
|
44
|
20-Ф30
|
500
|
1545
|
1990
|
880
|
|
500
|
20
|
700
|
705
|
650
|
608
|
4
|
46
|
20-Ф34
|
500
|
1735
|
2235
|
920
|
|
