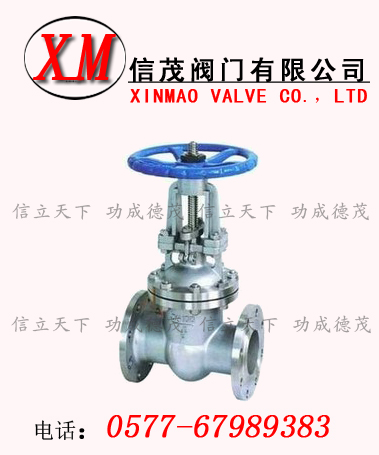

Z41H法兰闸阀概述：
法兰闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。
用途：
Z41H法兰闸阀适用于公称压力4.0兆帕～10.0兆帕兆帕的换算方式（1兆帕=10公斤），工作温度负二十九到六百摄氏度的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质，不能作调节和节流。适用介质为︰水、油品、蒸气、酸性介质等。
特点：
重量轻：本体采用高级球黑铸铁制成，重量较传统闸阀重量减轻约20%~30%，安装维修方便。
平底式闸座：传统的闸阀往往在通水洗管后即因外物诸如石头，木块、水泥、铁屑、杂物等淤积于阀底凹槽内，容易造成无法关闭紧密而形成漏水现象，弹性座封闸阀底部采用与水管相同的平底设计，不易造成杂物淤积，使流体畅通无阻。
整体包胶：闸板采用高品质的橡胶进行整体内、外包胶，欧洲一流的橡胶硫化技术使得硫化后的闸板能够保证精确的几何尺寸，且橡胶与球墨铸闸板接着牢靠，不易脱落及弹性记忆佳。
精铸阀体：阀体采用精密铸造，精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。
结构与特点:
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
标准与规范：
设计制造：按GB/T12234-89的规定
结构长度：按GB/T12221-89的规定
法兰面尺寸：按JB79GB/T9112-9131的规定
检查与试验：安JB/T9092-99GB/T13927-92的规定
传动方式：手动、电动、齿轮
性能与规范：
|
型号
Type
|
公称压力
Nominal
Pressure
|
试验压力
Test Pressure
|
工作温度（℃）Working
Temperature
|
适用介质Suitable
Medium
|
|
强度（水）
(Mpa)
|
密封（水）
空气（Mpa）
|
低压密封
空气（Mpa)
|
|
Z41H-16C
|
1.6
|
2.4
|
1.8
|
0.6
|
≤425
|
水、蒸汽、
油品等
|
|
Z41H-25C
|
2.5
|
3.8
|
2.8
|
0.6
|
≤425
|
|
Z41H-40C
|
4.0
|
6.0
|
4.4
|
0.6
|
≤425
|
|
Z41H-64C
|
6.4
|
9.6
|
7.0
|
0.6
|
≤425
|
主要零件材料：
|
零件名称
|
阀体材料Body Material Code
|
Part Name
|
|
阀体/阀盖
|
WCB
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti/CF8
|
ZG1Cr18Ni12Mo2Ti/CF8M
|
Body/Bonnet
|
|
闸板
|
WCB
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti/CF8
|
ZG1Cr18Ni12Mo2Ti/CF8M
|
Wedge
|
|
阀杆
|
Cr13
|
25Cr2MoV
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
Stem
|
|
填料
|
柔性石墨/Flexible Graphite
|
聚四氟乙烯/PTFE
|
Packing
|
|
垫片
|
18-8柔性石墨/18-8Flexible Graphite
|
Gasket
|
|
螺栓
|
35/35CrMo
|
25CrMoV
|
1Cr18Ni9
|
1Cr18Ni9
|
Bolt
|
|
适用温度
|
-29-425℃
|
-29-450℃
|
-40-200℃
|
-40-200℃
|
Suitable Temp.
|
|
适用介质
|
水、油品、蒸汽
Water,Oil,Steam
|
蒸汽、油品
Steam,Oil
|
硝酸类
Nitrc Acid
|
醋酸类
Acetic Acid
|
Suitable Medium
|
|
