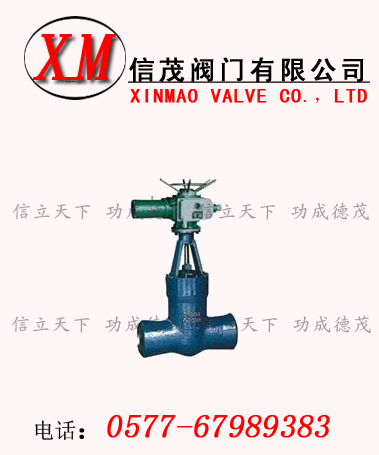

电站高压闸阀概述：电站高压闸阀有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。
技术参数为：PN1.6~32MPa; DIN10~600mm; 使用温度为-29~695℃；主体材料为碳钢、铬钼钢、铬钼钒钢、奥氏体不锈钢等；适用介质为水、蒸汽、油品等。电站阀门产品被广泛应用于火力发电厂的各种工况的管路上。操作方式：手动、电 动、气动、齿轮传动等。永嘉阀门供应网始终坚持“科技先行、品质领先、技术创新”战略，生产的电站阀门产品结构紧凑新颖、选材考究合理、工艺成熟先进，是电站阀门用户值得信赖的产品。
主要压力等级：
公称压力 200、250、320
工作压力P55 100V、P55 140V、P55 170V
应用范围：
电站闸阀主要是作为水、蒸汽管路上的启闭装置，用于切断或接通管路中的介质。使用时应全开或是全闭，不能作调节阀使用。电站闸阀工作原理：按顺时针转动手轮或阀杆螺母，阀杆带动闸板下行，使密封面吻合，切通道，即为关闭；反之则为开启。
结构特点：
设计、制造、检验、标记、供货等均符合相关国内GB、JB、DL等有关标准。
材质符合ASME、JIS、GB、JB、DL等国内外相关标准。
所有阀门的密封副均采用不同硬度的Stellite硬质合金堆焊而成，密封副配对合理，密封性能好：耐高温、硬 度高、抗擦伤、耐冲蚀、寿命长。
上密封面采用奥氏体不锈钢或Stellite硬质合金堆焊而成，密封可靠、耐腐蚀，更换填料可在不停机的情况下进行，不影响系统运行。
体盖采用压力自紧式密封结构，压力越高，密封性能越好。
闸阀采用双闸板或弹性闸板结构，密封可靠，动作灵活，维修方便。
阀杆螺母与支架连接部分安装了推力球轴承，转动力矩小、启闭灵活、省力省电。
电动装置择优选用名牌产品，具有体积小、重量轻、功能全、性能可靠的优点，还可与程控电脑配套使用，进行远距离操作。
1.采用压力自紧式密封，阀体支管两端为焊接连接。
2.阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。
3.阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。
标准规范：
设计制造标准：JB/T 3595、GB/T12234、ASME B16.34
结构长度标准：JB/T 3595、GB/T 12221-2005
接口连接尺寸：JB/T 3595、GB/T 12224
压力温度等级：JB/T3595、GB/T 12224-2005
试验检验标准：JB/T3595、MSS SP61、GB/T 13927-2008
主要零件的材料说明：
|
零件名称
|
材料牌号
|
|
阀体
|
A216WCB
|
A217WC1
|
A217WC6
|
A217WC9
|
|
闸板
|
A216WCB
|
A217WC1
|
A217WC6
|
A217WC9
|
|
阀座
|
25
|
15CrMoA
|
12Cr1MoVA
|
12Cr1MoVA
|
|
阀杆
|
1Cr17Ni2
|
1Cr17Ni2
|
SUH600
|
SUH600
|
|
20Cr1Mo1V1A
|
20Cr1MoVA
|
|
阀盖
|
25
|
15CrMoA
|
12Cr1MoVA
|
12Cr1MoVA
|
|
WCB
|
WC1
|
WC6
|
WC9
|
|
填料
|
增强柔性石墨
|
|
支架
|
WCB
|
WCB
|
WCB
|
WCB
|
|
WC1
|
WC6
|
WC9
|
|
密封环
|
S软钢(增强柔性石墨)
|
S软钢
|
F软钢
|
|
空杆螺母
|
45(ZCuZn25A16Fe3Mn3)
|
|
适用温度
|
≤425℃
|
≤450℃
|
≤540℃
|
≤570℃
|
产品型号：Z962H-200 Z962H-200 Z962Y-250 Z960Y-250 Z960Y-320Z962Y-P 54 100V Z962Y-P 54 140V Z960Y-P 54 140V Z960Y-P 54 170V
注：
1 、制照与验收技术条件按 E101 和B3595-93 的规定。
2 、阀门试验按 JB3595-93 和 JB3595- 93 和 JB3595-93 的规定，阀门密封试验和上密封试验压力按 JB3595-93 的规定。
3 、结构长度按 E101 的规定或用户提供尺寸。
4 、焊接坡口按电力工业管理标准78DG 的规定或按用户提供尺寸。
主要尺寸及重量
|
型号
|
公称通径 DN （ mm ）
|
主要尺寸（ mm ）
|
重量（ kg ）
|
|
L
|
D1
|
D2
|
|
Z962H-200
Z960Y-200
Z962Y-P54100V
Z960Y-P54100V
|
150
|
650
|
164
|
200
|
420
|
|
175
|
750
|
186
|
223
|
526
|
|
200
|
800
|
200
|
262
|
550
|
|
225
|
850
|
233
|
282
|
595
|
|
250
|
950
|
275
|
325
|
1210
|
|
300
|
1200
|
312
|
380
|
2100
|
|
Z962H-250
Z960Y-250
Z962Y-P54140V
Z962Y-P54140V
|
150
|
700
|
150
|
200
|
420
|
|
175
|
750
|
175
|
223
|
530
|
|
200
|
800
|
200
|
262
|
560
|
|
225
|
850
|
220
|
282
|
600
|
|
250
|
950
|
265
|
325
|
1220
|
|
300
|
1194
|
305
|
380
|
2120
|
|
Z960Y-320
Z960Y-P57170V
|
150
|
700
|
150
|
200
|
615
|
|
175
|
750
|
170
|
225
|
680
|
|
200
|
800
|
200
|
262
|
695
|
|
225
|
850
|
207
|
283
|
700
|
|
250
|
950
|
250
|
325
|
1460
|
|
300
|
1245
|
265
|
377
|
2650
|
|
