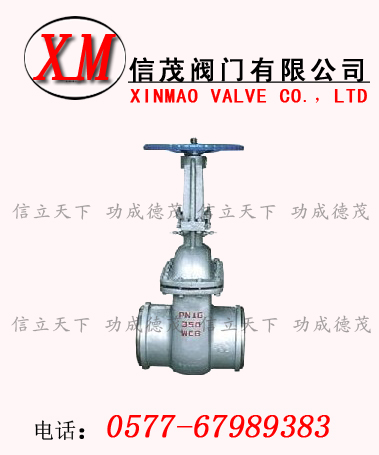

水封闸阀概述：
水封闸阀用于公称压力100MPa，工作温度425℃，工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。
产品特点
1、S/Z型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠
2、产品结构简单、紧凑合理、检修方便、使用寿命长
3、在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量
4、阀门连接方式有法兰和焊接两种，驱动方式为手动和电动。
主要性能规范 Chief property and specification
|
试验压力
Test pressure
|
公称压力PN/MPa
|
|
1.0
|
1.6
|
2.5
|
4.O
|
6.4
|
1O.0
|
|
壳体强度试验
Shell Strength test
|
1.5
|
2.4
|
3.8
|
6.O
|
9.6
|
15.0
|
|
密封试验
Seal test
|
1.1
|
1.8
|
2.8
|
4.4
|
7.0
|
11.O
|
|
上密封试验
Back seal test
|
1.1
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
|
气密封试验
Leak- proofness test
|
0.5～O.7
|
使用范围 Scope of use
|
产品类别
Product
classification
|
适用温度/℃
Working
temperature
|
适用介质
Suitable medium
|
|
碳钢型(C)
Carbon steel
|
≤425
|
水、蒸汽、油品、非腐蚀性气体
Water，Stem，oilgoods
non-corrosive gas
|
|
合金钢(I)
Alloy steel
|
≤540
|
主要零件材料 Material for Main Parts
|
产品类型
Product type
|
零件名称
Part name
|
|
阀体、阀盖、支架 B0dy，BOnnet，Yoke
|
阀杆
Valve rod
|
闸板、阀瓣、密封面
Walge gate Disc Sealface
|
阀座密封面
Seatring seal face
|
阀杆螺母
Yoke nut
|
填料
Packing
|
|
碳钢型(C) Carbon steel
|
WCB 25
|
1Crl3 或2Crl3
|
Crl3型不锈钢或硬质合金 Sainlesssteelor carbidealloy
|
不锈钢 Stainlesssteel
|
铝青铜 Albronze
|
柔性石墨 F18xible graphite
|
|
