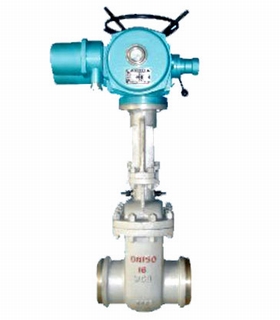

电动水封闸阀概述:
电动水封闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关, 不能作调节和节流。 闸阀具有流体阻力小,密封面受介质冲刷和侵蚀小。,启闭较省力,介质流向不受限制,不扰流、不降低压力,形体简单,结构长度短,制造工艺性好,适用范围广等优点。
电动水封闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀,楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。
操作方式有:
手动、齿轮传动、电动、气动等。
应用范围:高压国标铸钢闸阀适用于公称压力PN4.0~10.0MPa,工作温度-29~600℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质,不能作调节和节流。适用介质为:水、油品、蒸气、酸性介质等。
结构特点与优势:
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短,制造工艺性好,适用范围广。
安装与维护应注意以下事项:
手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。
带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。
带传动机构的闸阀,按产品使用说明书的规定安装。
如果阀门经常开关使用 , 每月至少润滑一次。
标准规范:
设计制造标准:GB/T 12234-2007
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
主要性能规范 Chief property and specification
试验压力
Test pressure
|
公称压力PN/MPa
|
1.0
|
1.6
|
2.5
|
4.O
|
6.4
|
1O.0
|
壳体强度试验
Shell Strength test
|
1.5
|
2.4
|
3.8
|
6.O
|
9.6
|
15.0
|
密封试验
Seal test
|
1.1
|
1.8
|
2.8
|
4.4
|
7.0
|
11.O
|
上密封试验
Back seal test
|
1.1
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
气密封试验
Leak- proofness test
|
0.5~O.7
|
使用范围 Scope of use
产品类别
Product
classification
|
适用温度/℃
Working
temperature
|
适用介质
Suitable medium
|
碳钢型(C)
Carbon steel
|
≤425
|
水、蒸汽、油品、非腐蚀性气体
Water,Stem,oilgoods
non-corrosive gas
|
合金钢(I)
Alloy steel
|
≤540
|
主要零件材料 Material for Main Parts
产品类型
Product type
|
零件名称
Part name
|
阀体、阀盖、支架 B0dy,BOnnet,Yoke
|
阀杆
Valve rod
|
闸板、阀瓣、密封面
Walge gate Disc Sealface
|
阀座密封面
Seatring seal face
|
阀杆螺母
Yoke nut
|
填料
Packing
|
碳钢型(C) Carbon steel
|
WCB 25
|
1Crl3 或2Crl3
|
Crl3型不锈钢或硬质合金 Sainlesssteelor carbidealloy
|
不锈钢 Stainlesssteel
|
铝青铜 Albronze
|
柔性石墨 F18xible graphite
|
|
