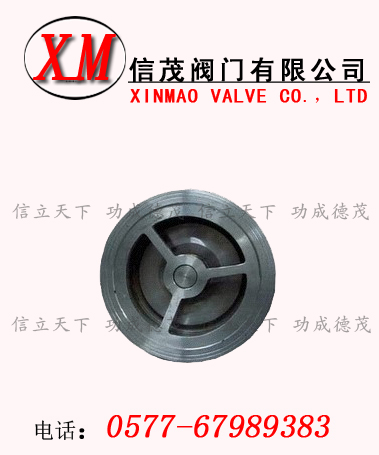

对夹升降式止回阀概述:
对夹升降式止回阀是针对国内传统使用的H41升降式止回阀具有体积笨大,流体阻力大,阀门关闭时水锤压力高,安装、维修难,使用寿命短等缺点。阀门供应网针对传统法兰结构止回阀存在的问题而研制出来的新型止回阀,H71对夹式升降式止回阀具有结构长度短,体积小、重量轻,阀瓣关闭快速,水锤压力小,安装方便,流体阻力小,动作灵敏、密封性能好,阀瓣行程短、关阀冲击力小,整体结构、简单紧凑,使用寿命长、可靠性高等特点。
应用范围:
对夹升降式止回阀适用于公称压力PN10~PN420、Class150~Class2500;公称通径DN15~DN1200、NPS1/2~48;工作温度-196℃~540℃的各种管路上,用于防止介质倒流。通过选用不同的材质,对夹式止回阀可适用于石化、冶金、电力、轻工、食品等行业中水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
结构特点:
1. 结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8;
2. 体积小、重量轻,其重量只有传统法兰止回阀的1/4~1/20;
3. 阀瓣关闭快速,水锤压力小;
4. 水平管道或垂直管道均可使用,安装方便;
5. 对夹升降式止回阀流道通畅、流体阻力小;
6. 动作灵敏、密封性能好;
7. 阀瓣行程短、关阀冲击力小;
8. 整体结构、简单紧凑、造型美观;
9. 使用寿命长、可靠性高。
主要技术参数:
型号
|
公称压力PN(MPa)
|
试验压力PS(MPa)
|
工作温度(℃)
|
适用介质
|
壳体
|
密封
|
H71W-16T
|
1.6
|
2.4
|
1.76
|
≤200
|
水、蒸体、油品等
|
H71H-25Q
|
2.5
|
3.75
|
2.75
|
≤235
|
H71W-25H
|
≤300
|
H71W-25P
|
≤200
|
硝酸等腐蚀性介质
|
H71W-40H
|
4.0
|
6.0
|
4.4
|
≤300
|
水、蒸体、油品等
|
H71W-40P
|
≤200
|
硝酸等腐蚀性介质
|
主要零件材料:
规格型号
|
阀体
|
阀瓣
|
弹簧
|
H71H-16Q、H71H-25Q
|
QT400-15
|
25
|
50CrCA
|
H71W-25H、H71W-40H
|
2Cr13
|
1Cr13
|
1Cr18Ni9Ti
|
H71W-16P、H71W-25P
|
ZG1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
流体力学性能:H71对夹升降式止回阀的流体阻力系数、流量系数及开启压力:
公称通径
|
阀门全开启时的流体阻力系数
|
常温下阀门全开启时的水讲E量系数
|
流体的流向
|
DN
|
NPS
|
Kvm3=/h
|
CVU.S
|
CVU.K
|
↑
|
↓
|
→
|
开启压力近似值KPa
|
15
|
1/2
|
6.4
|
2.6
|
3.0
|
2.5
|
3
|
2
|
2.5
|
20
|
3/4
|
5.1
|
6.4
|
7.5
|
6.3
|
3
|
2
|
2.5
|
25
|
4
|
4.1
|
12.6
|
14.8
|
12.3
|
3
|
2
|
2.5
|
32
|
11/4
|
4.1
|
19.7
|
23.1
|
19.3
|
3
|
2
|
2.5
|
40
|
11/2
|
3.8
|
29.5
|
63.9
|
28.9
|
3
|
2
|
2.5
|
50
|
2
|
3.5
|
54.6
|
99.9
|
63.5
|
3
|
2
|
2.5
|
65
|
21/2
|
3.5
|
85.4
|
150
|
83.7
|
3
|
2
|
2.5
|
80
|
3
|
3.2
|
128
|
286
|
125
|
3
|
2
|
2.5
|
100
|
4
|
2.8
|
244
|
286
|
249
|
3
|
2
|
2.5
|
125
|
5
|
2.9
|
375
|
439
|
368
|
3
|
1
|
2.2
|
150
|
6
|
3.1
|
522
|
611
|
512
|
3
|
1
|
2.2
|
200
|
8
|
3.2
|
915
|
1070
|
897
|
3
|
1
|
2.2
|
主要连接尺寸
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
结构长度
|
长系列
|
25
|
31.5
|
35.5
|
40
|
45
|
56
|
63
|
71
|
80
|
110
|
125
|
160
|
短系列
|
16
|
19
|
22
|
28
|
31.5
|
40
|
46
|
50
|
60
|
90
|
105
|
140
|
|
