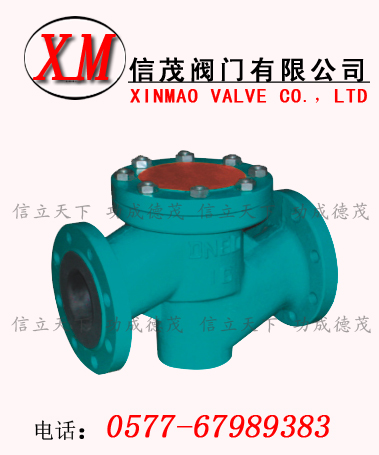

衬胶止回阀概述：
衬胶止回阀只允许介质向一个方向流动，而且阻止方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。
衬胶止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升蝶式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。蝶式止回阀分单瓣式、双瓣式和多半式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击.
工作原理：衬胶止回阀的阀瓣沿着阀体垂直中心线滑动的止回阀，消声止回阀只能安装在水平管道上，在高压小口径止回阀上阀瓣可采用圆球。消声止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大。其结构与截止阀相似，阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简，阀瓣导向简可在阀盏导向简内自由升降，当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自垂降落在阀座上，起阻止介质逆流作用。直通式蝶式止回阀介质进出口通道方向与阀座通道方向垂直；立式升降式止回阀，其介质进出口通道方向与阀座通道方向相同，其流动阻力较直通式小。
优点：衬胶止回阀体积小，重量较轻，加工工艺性好，是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。
主要性能规范
|
工作温度
|
适用介质
|
|
≤85℃
|
J：一般腐蚀性介质
|
|
≤120℃
|
F46：强腐蚀性介质
|
主要零部件的材料
|
名称
|
材料
|
|
阀体
|
灰铸铁衬橡胶、氟塑料
|
|
阀盖
|
灰铸铁衬橡胶、氟塑料
|
|
阀瓣
|
灰铸铁衬橡胶、氟塑料
|
|
阀杆
|
灰铸铁衬橡胶、氟塑料
|
主要外形尺寸和连接尺寸（mm）
|
公称通径
|
标准值
|
参考值
|
|
DN(mm)
|
NPS(inch)
|
L
|
D
|
D1
|
D2
|
f
|
B
|
Z-фD
|
B
|
H
|
WT(?)
|
|
PN1.0 1.6 MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-14
|
110
|
55
|
6
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-14
|
120
|
58
|
7.8
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-14
|
135
|
60
|
10
|
|
32
|
1 1/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-18
|
150
|
75
|
12.5
|
|
40
|
1 1/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-18
|
165
|
82
|
14.5
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
8-18
|
185
|
95
|
19.5
|
|
65
|
2 1/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-18
|
210
|
105
|
25.5
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-18
|
235
|
120
|
30
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
24
|
8-18
|
260
|
135
|
36
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
26
|
8-23
|
310
|
158
|
62
|
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
28
|
12-23
|
350
|
180
|
78
|
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
30
|
12-25
|
420
|
215
|
156
|
|
250
|
10
|
622
|
405
|
355
|
320
|
3
|
32
|
12-25
|
505
|
240
|
172
|
|
300
|
12
|
698
|
460
|
410
|
375
|
4
|
34
|
16-25
|
560
|
265
|
240
|
|
350
|
14
|
787
|
520
|
470
|
435
|
4
|
38
|
16-25
|
605
|
300
|
208
|
|
400
|
16
|
914
|
580
|
525
|
485
|
4
|
40
|
16-30
|
650
|
350
|
265
|
采用标准设计与制造：Q/JBGN01 结构长度：QB1221 法兰连接尺寸：JB78 PN1.6MPa |
