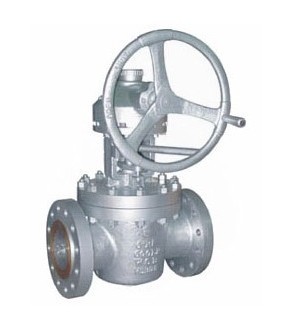

高压法兰提升式硬密封旋塞阀概述：
高压法兰提升式硬密封旋塞阀适用于公称压力CLASS150LB～2500LB，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
应用范围：
法兰美标硬密封提升式旋塞阀适用于公称压力Class150～Class2500，工作温度-29℃～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
结构特点：
1、产品结构合理、密封可靠、性能优良、造型美观；
2、阀门的启闭过程是在密封面脱离的状态下进行的，不会造成密封面的磨损。
3、法兰提升式硬密封旋塞阀双向流动，安装使用更方便。
4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
阀门的启闭工作原理
旋塞阀的启闭过程：开启阀门时，要先旋转手轮，使塞子上升，于密封面脱离，再旋转手柄90°，使塞子的通道和阀体的通道相通，达到开启的目的。而阀闭的过程是先旋转手柄90°，使塞子的通道和阀体的通道垂直，再旋转手轮，使塞子下降，达到密封。
标准规范：
设计制造标准：API599、API6D
结构长度标准：ASME B16.10
连接法兰标准：ASME B16.5
压力温度等级：ASME B16.34
试验检验标准：API598、API6D
压力试验
|
公称压力
|
强度试验
|
密封试验（液）
|
密封试验（气）
|
|
MPa
|
Lbf/2in
|
MPa
|
Lbf/2in
|
MPa
|
Lbf/2in
|
|
150
|
3.0
|
430
|
2.2
|
315
|
0.4-0.7
|
60-100
|
|
300
|
7.7
|
1110
|
5.7
|
815
|
|
600
|
15.3
|
2220
|
11.3
|
1630
|
|
900
|
23.0
|
3330
|
17.0
|
2445
|
|
1500
|
38.4
|
5560
|
28.2
|
4080
|
|
2500
|
64 0
|
9255
|
47.0
|
6790
|
零件材料与工况：
|
体盖瓣摇杆导向套
|
阀杆
|
垫片
|
密封面
|
工作温度（℃）
|
适用介质
|
|
WCB
|
F6a
|
PTFE
增强柔性石墨1Cr13/柔性石墨
不锈钢/耐酸石棉
齿型垫片
|
13Cr
STL
本体材料
PTFE
尼龙
|
≤150℃
|
水、蒸气、油品硝酸类、醋酸类强氧气性介质尿素
|
|
CF8
|
304
|
|
CF8M
|
316
|
|
CF3
|
304L
|
|
CF3M
|
316L
|
主要尺寸及重量：
|
600Lb凸面法兰RF
|
|
mm
|
in
|
L
|
D
|
D1
|
D2
|
B
|
N-φd
|
H
|
Do
|
|
15
|
1/2
|
165
|
95
|
66.5
|
35
|
14.5
|
4-φ16
|
190
|
120
|
|
20
|
3/4
|
190
|
117
|
82.5
|
43
|
16
|
4-φ19
|
195
|
140
|
|
25
|
1
|
216
|
124
|
89.0
|
51
|
17.5
|
4-φ19
|
225
|
140
|
|
32
|
11/4
|
229
|
133
|
98.5
|
63
|
21
|
4-φ19
|
260
|
180
|
|
40
|
11/2
|
241
|
156
|
114.3
|
73
|
22.5
|
4-φ22.5
|
280
|
200
|
|
50
|
2
|
292
|
165
|
127.0
|
92
|
25.4
|
8-φ19
|
310
|
220
|
|
65
|
21/2
|
330
|
190
|
149.4
|
105
|
28.5
|
8-φ22.5
|
340
|
260
|
|
80
|
3
|
356
|
210
|
168.1
|
127
|
31.8
|
8-φ22.5
|
395
|
300
|
|
100
|
4
|
432
|
273
|
216.0
|
157
|
38.1
|
8-φ25.4
|
435
|
300
|
|
125
|
5
|
508
|
330
|
266.7
|
186
|
44.5
|
8-φ28.5
|
470
|
340
|
|
150
|
6
|
559
|
356
|
292.1
|
216
|
47.8
|
12-φ28.5
|
535
|
400
|
|
200
|
8
|
660
|
419
|
349.3
|
270
|
56
|
12-φ32
|
590
|
450
|
|
250
|
10
|
787
|
508
|
431.8
|
324
|
63.5
|
16-φ35
|
630
|
450
|
|
300
|
12
|
838
|
559
|
489.0
|
381
|
67
|
20-φ35
|
680
|
500
|
|
350
|
14
|
889
|
603
|
527.0
|
413
|
70
|
20-φ38
|
720
|
500
|
|
400
|
16
|
991
|
686
|
603.0
|
470
|
76.5
|
20-φ41
|
890
|
600
|
|
450
|
18
|
1092
|
743
|
654.0
|
573
|
83
|
20-φ44.5
|
1030
|
600
|
|
500
|
20
|
1194
|
813
|
723.9
|
584
|
89
|
24-φ44.5
|
1190
|
600
|
|
DN
|
900Lb环槽法兰RTJ
|
|
mm
|
in
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H
|
Do
|
|
15
|
1/2
|
229
|
121
|
83
|
39.7
|
30.4
|
4-φ22.4
|
190
|
120
|
|
20
|
3/4
|
229
|
130
|
89
|
44.5
|
33.4
|
4-φ22.4
|
195
|
140
|
|
25
|
1
|
254
|
149
|
102
|
50.8
|
36.5
|
4-φ25.4
|
225
|
140
|
|
32
|
11/4
|
279
|
159
|
111.3
|
60.3
|
36.5
|
4-φ25.4
|
260
|
180
|
|
40
|
11/2
|
305
|
178
|
124
|
68.3
|
40.0
|
4-φ28.4
|
280
|
200
|
|
50
|
2
|
368
|
216
|
165.0
|
95.3
|
46.0
|
8-φ25.4
|
310
|
220
|
|
65
|
21/2
|
419
|
244
|
190.5
|
108.0
|
49.0
|
8-φ28.5
|
340
|
260
|
|
80
|
3
|
381
|
241
|
190.5
|
123.8
|
46.0
|
8-φ25.4
|
395
|
300
|
|
100
|
4
|
457
|
292
|
235.0
|
149.2
|
52.4
|
8-φ32
|
435
|
300
|
|
125
|
5
|
559
|
349
|
279.4
|
181.0
|
58.7
|
8-φ35
|
470
|
340
|
|
150
|
6
|
610
|
381
|
317.5
|
211.1
|
63.6
|
12-φ32
|
535
|
400
|
|
200
|
8
|
737
|
470
|
393.7
|
269.9
|
71.4
|
12-φ38
|
590
|
450
|
|
250
|
10
|
838
|
546
|
469.9
|
323.9
|
77.8
|
16-φ38
|
630
|
450
|
|
300
|
12
|
965
|
610
|
533.4
|
381.0
|
87.2
|
20-φ38
|
680
|
500
|
|
350
|
14
|
1029
|
641
|
558.8
|
419.1
|
97.0
|
20-φ41
|
720
|
500
|
|
400
|
16
|
1130
|
705
|
616
|
419.1
|
97.0
|
20-φ44
|
890
|
600
|
|
450
|
18
|
/
|
787
|
685.8
|
466.9
|
111.6
|
20-φ50
|
1030
|
600
|
|
500
|
20
|
1321
|
857
|
749.3
|
466.9
|
116
|
20-φ54
|
1190
|
600
|
|
1500Lb环槽法兰RTJ
|
|
25
|
1
|
254
|
149
|
102
|
50.8
|
36.5
|
4-φ25.4
|
225
|
140
|
|
32
|
11/4
|
279
|
159
|
111.3
|
60.3
|
36.5
|
4-φ25.4
|
260
|
180
|
|
40
|
11/2
|
305
|
178
|
124
|
68.3
|
40.0
|
4-φ28.4
|
280
|
200
|
|
50
|
2
|
368
|
216
|
165.1
|
95.3
|
46.0
|
4-φ25.4
|
310
|
220
|
|
65
|
21/2
|
419
|
244
|
190.5
|
108.0
|
49.0
|
4-φ28.5
|
340
|
260
|
|
80
|
3
|
470
|
267
|
203.2
|
136.5
|
55.7
|
8-φ32
|
395
|
300
|
|
100
|
4
|
546
|
311
|
241.3
|
161.9
|
61.8
|
8-φ35
|
435
|
300
|
|
150
|
6
|
705
|
394
|
317.5
|
211.1
|
92.1
|
12-φ28
|
535
|
400
|
|
200
|
8
|
832
|
483
|
393 7
|
269.9
|
103.0
|
12-φ44.5
|
590
|
450
|
|
250
|
10
|
991
|
584
|
482.6
|
323.9
|
119.1
|
12-φ51
|
630
|
450
|
|
300
|
12
|
1130
|
673
|
571.5
|
381.0
|
138.2
|
16-φ54
|
680
|
500
|
|
350
|
14
|
/
|
749
|
635.0
|
419.1
|
149.2
|
16-φ60.5
|
720
|
500
|
|
400
|
16
|
1384
|
825.5
|
704.9
|
419.1
|
154
|
16-φ66.5
|
890
|
600
|
|
2500Lb环槽法兰RTJ
|
|
50
|
2
|
451
|
235
|
171.5
|
101.6
|
58.7
|
8-φ28.5
|
340
|
350
|
|
65
|
21/2
|
508
|
267
|
196.9
|
111.1
|
66.7
|
2-φ32
|
390
|
400
|
|
80
|
3
|
578
|
305
|
228.6
|
127.0
|
76.1
|
8-φ35
|
450
|
400
|
|
100
|
4
|
673
|
356
|
273.0
|
157.2
|
87.3
|
8-φ41
|
495
|
450
|
|
150
|
6
|
914
|
483
|
368.3
|
228.6
|
120.7
|
8-φ54
|
610
|
500
|
|
200
|
8
|
1022
|
552
|
438.2
|
279.4
|
141.3
|
12-φ54
|
735
|
500
|
|
250
|
10
|
1270
|
673
|
539.8
|
342.9
|
182.6
|
12-φ66.5
|
789
|
550
|
|
300
|
12
|
1422
|
762
|
619.3
|
371.3
|
192
|
12-φ73
|
812
|
600
|
|
