产品展示

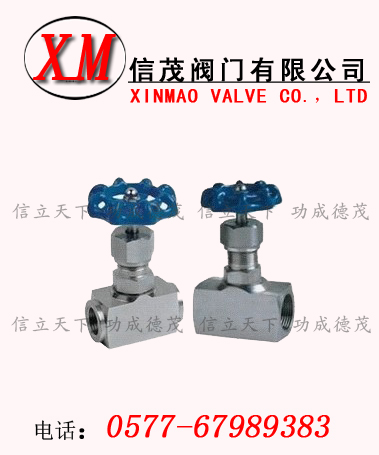

不锈钢内螺纹截止阀
放大图片
产品名称: 不锈钢内螺纹截止阀
产品型号: J11W
产品特点: 信茂内螺纹不锈钢截止阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务!
不锈钢内螺纹截止阀详细资料:

内螺纹不锈钢截止阀概述:

内螺纹不锈钢截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。
当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。
内螺纹不锈钢截止阀工作原理:
内螺纹截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。从自密封的阀门出现后,内螺纹,法兰截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。 本类阀门在管道中一般应当水平安装。
内螺纹截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。
内螺纹不锈钢截止阀结构形式:
内螺纹截止阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构,但其流体的阻力最大。直流式流体阻力较小,多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造,适用于较小通经、较高压力的的截止阀。
主要零部件材料

零件名称

阀杆、阀盖

阀杆、阀瓣

填料

J11W-16P

铬镍不锈钢

铬镍不锈钢

聚四乙氟乙稀、柔性石墨

J11W-160、J13W-40

优质碳钢

优质碳钢

主要性能规范

型号

公称压力
(MPa)

试验压力(MPa)

工作压力(MPa)

工作温度
(℃)

适用介质

壳体

密封(液)

密封(气)

J11W-16

1.6

2.4

1.76

0.6

1.6

P≤540℃

液化石油气水、酸、蒸汽、油品等

J11W40P

4.0

6.0

4.4

0.6

4.0

J11W-160

16.0

24.0

17.6

0.6

16.0

C≤425℃

J11W-320P

32.0

48.0

35.2

0.6

32.0

主要外型及连接尺寸

公称直径DN(mm)

管螺纹

尺寸

重量(Kg)

Do

L

H

H1

d

6

1/4

60

55

90

100

4

0.63

10

3/8

60

60

92

102

5

0.65

15

1/2

65

65

97

107

6

0.8

20

3/4

80

80

109

121

8

1.07

25

1

100

90

122

132

10

1.8

32

11/4

140

128

180

191

15

5.0

40

11/2

160

148

200

215

18

7.2
